САМОДЕЛЬНЫЕ ФЛОКАТОРЫ
AdminДата: Пятница, 04.12.2009, 19:26 | Сообщение # 1
сенсей сайта
Группа: Администраторы
Сообщений: 1259
Репутация: 21 []
Статус: Offline
.: Дополнительные данные :.
Бог сайта и форума За хорошую посещаемость на форуме За супер посещаемость За Генералиссимуса За помощь народу За супер посещаемость
Друзья если кто-то НЕ УВЕРЕН в своих силах лучше ЭТО НЕ ПОВТОРЯЙТЕ!!!
КАК ИЗВЕСТНО ВЫСОКОЕ НАПРЯЖЕНИЕ ОПАСНО ДЛЯ ЖИЗНИ!!!

angry angry angry angry angry angry angry angry angry angry angry angry angry angry angry angry angry angry angry

Для воздуха пробойное напряжение составляет примерно 3 кВ на 1 мм зазора


еще больше изделий http://presents.in.ua
AdminДата: Воскресенье, 07.03.2010, 14:02 | Сообщение # 271
сенсей сайта
Группа: Администраторы
Сообщений: 1259
Репутация: 21 []
Статус: Offline
.: Дополнительные данные :.
Бог сайта и форума За хорошую посещаемость на форуме За супер посещаемость За Генералиссимуса За помощь народу За супер посещаемость
когда соедениш их последовательно, да

еще больше изделий http://presents.in.ua
fakirДата: Воскресенье, 07.03.2010, 16:41 | Сообщение # 272
Лейтенант
Группа: Проверенные
Сообщений: 65
Репутация: 4 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За хорошую посещаемость на форуме За Лейтенанта
Всем привет, сделал умножитель поменьше, сейчас видео попробую прикрутить!
Всё работает на ура!

Вот и кино!
Пачка сигарет для сравнения. Справа лежит старый множик.

А вот здесь паренек свою конструкцию предлагает, смотрите



Сообщение отредактировал fakir - Воскресенье, 07.03.2010, 17:31
AdminДата: Воскресенье, 07.03.2010, 21:35 | Сообщение # 273
сенсей сайта
Группа: Администраторы
Сообщений: 1259
Репутация: 21 []
Статус: Offline
.: Дополнительные данные :.
Бог сайта и форума За хорошую посещаемость на форуме За супер посещаемость За Генералиссимуса За помощь народу За супер посещаемость
fakir, и как схема себя ведет, нет ли каких либо посторонних разрядов? А ты уже пробовал что-то флокировать?

еще больше изделий http://presents.in.ua
fakirДата: Воскресенье, 07.03.2010, 21:47 | Сообщение # 274
Лейтенант
Группа: Проверенные
Сообщений: 65
Репутация: 4 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За хорошую посещаемость на форуме За Лейтенанта
заменил 1000пф на 6,3 кВ на 2200пф на 3кВ - как видно они много меньше. ни где не пробивает, все пучком. теперь схему генератора минимизирую.
Флок еще не купил, cry так что не пробовал :).
Вопрос по поставщикам флока и агдезивов.
Где у кого и почем?
Хочется проверенных людей все-таки.


Сообщение отредактировал fakir - Воскресенье, 07.03.2010, 21:49
PahaXДата: Понедельник, 08.03.2010, 03:47 | Сообщение # 275
Рядовой
Группа: Друзья
Сообщений: 63
Репутация: 2 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За Рядовойа
Quote (fakir)
А вот здесь паренек свою конструкцию предлагает, смотрите

я писал об этом выше. это блок питания люминисцентной лампы. будет время куплю и выложу видео. если вариант работоспособен,что подтверждает это видео ,я думаю это самый компактный,простой и дешевый вариант..

Добавлено (08.03.2010, 04:47)
---------------------------------------------
тока я непонял че за вв трансформатор он использует.... попробую с нашим твс

Sasha_SwitchДата: Понедельник, 08.03.2010, 06:55 | Сообщение # 276
Сержант
Группа: Проверенные
Сообщений: 47
Репутация: 1 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За Сержанта
тр-р вроде от микроволновки
AdminДата: Понедельник, 08.03.2010, 07:41 | Сообщение # 277
сенсей сайта
Группа: Администраторы
Сообщений: 1259
Репутация: 21 []
Статус: Offline
.: Дополнительные данные :.
Бог сайта и форума За хорошую посещаемость на форуме За супер посещаемость За Генералиссимуса За помощь народу За супер посещаемость
PahaX, это блок питания галогенных ламп на 12 вольт, его нельзя путать с блоком питания для люминисцентных ламп они СОВЕРШЕННО РАЗНЫЕ!!!!

Quote (PahaX)
тока я непонял че за вв трансформатор он использует.... попробую с нашим твс

Quote (PahaX)
тр-р вроде от микроволновки

Чето я таких трансов в микроволновках не видел happy ^_^ happy , это транс от сканера о нем сам автор и говорит просто вы невнимательно слушали или ваши мисли были где-то ооочень далеко tongue


еще больше изделий http://presents.in.ua
fakirДата: Понедельник, 08.03.2010, 10:14 | Сообщение # 278
Лейтенант
Группа: Проверенные
Сообщений: 65
Репутация: 4 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За хорошую посещаемость на форуме За Лейтенанта
Админ. По видео сколько там Вольт и ампер не убъет? искра светло-голубенькая.
И что изменилось в схеме при замене 1000пФ на 2200пФ?
AdminДата: Понедельник, 08.03.2010, 12:55 | Сообщение # 279
сенсей сайта
Группа: Администраторы
Сообщений: 1259
Репутация: 21 []
Статус: Offline
.: Дополнительные данные :.
Бог сайта и форума За хорошую посещаемость на форуме За супер посещаемость За Генералиссимуса За помощь народу За супер посещаемость
Для воздуха пробойное напряжение составляет примерно 3 кВ на 1 мм зазора

У меня 470пф*30кв стоят, я ставил различные емкости но разницы, на глаз конечно, я не замечал wacko


еще больше изделий http://presents.in.ua
fakirДата: Понедельник, 08.03.2010, 14:20 | Сообщение # 280
Лейтенант
Группа: Проверенные
Сообщений: 65
Репутация: 4 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За хорошую посещаемость на форуме За Лейтенанта
Quote (Admin)
У меня 470пф*30кв стоят, я ставил различные емкости но разницы, на глаз конечно, я не замечал

У тебя и размерчик множика огого получился wacko
Меня смущает, по схеме 4е резистора паралельных 0,1 ом может нафиг их выкинуть? просто для новой платы (уменьшенной) собираю, и такую мелочь найти не могу.
...блок питания использую от компа, т.к. тот что нашел маленький, 12В на 1А, ведет себя странно... с полутора секундрой задержкой работает... хз что бы это могло быть. слишком большие емкости на входе может быть.


Сообщение отредактировал fakir - Понедельник, 08.03.2010, 16:03
fakirДата: Вторник, 09.03.2010, 17:21 | Сообщение # 281
Лейтенант
Группа: Проверенные
Сообщений: 65
Репутация: 4 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За хорошую посещаемость на форуме За Лейтенанта
ППЦ...
не работает множик, поломался cry
как проверить диоды 2ц106г, срочно!!!
fakirДата: Вторник, 09.03.2010, 22:42 | Сообщение # 282
Лейтенант
Группа: Проверенные
Сообщений: 65
Репутация: 4 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За хорошую посещаемость на форуме За Лейтенанта
Короче парни заключение такое!
Множитель маленький некатит, пробивает его.
Собрал опять большой, "закапал" wink его немного воском, свистит, гудит, но работает. Надо залить эпоксидкой!!!
Транзистор перестал греться на любых режимах. Как и говорил избавился от дросселя L1.

Теперь о главном!
При максимально выкрученом резисторе искра бъет на расстояние около 6 см. Свечение пропадает в ~ 11-12 см от концов провода. Мелочь (кусочки салфеток, опилки мелкий мусор) вокруг летает как вороны на помойке. Штаны шевелятся на расстоянии 30-40 см cool cool . Запах ужасный получается от искр.

Вот такие на сегодняшний день новости.
В планах: заменить резисторы R1, R2, R3, R4 на один с минимальным наминалом, и уменьшить таки хоть генератор.

Сообщение отредактировал fakir - Вторник, 09.03.2010, 22:45
dimamukhinДата: Суббота, 13.03.2010, 20:35 | Сообщение # 283
Майор
Группа: Проверенные
Сообщений: 9
Репутация: 1 []
Статус: Offline
.: Дополнительные данные :.
Бог форума
Quote (Sasha_Switch)

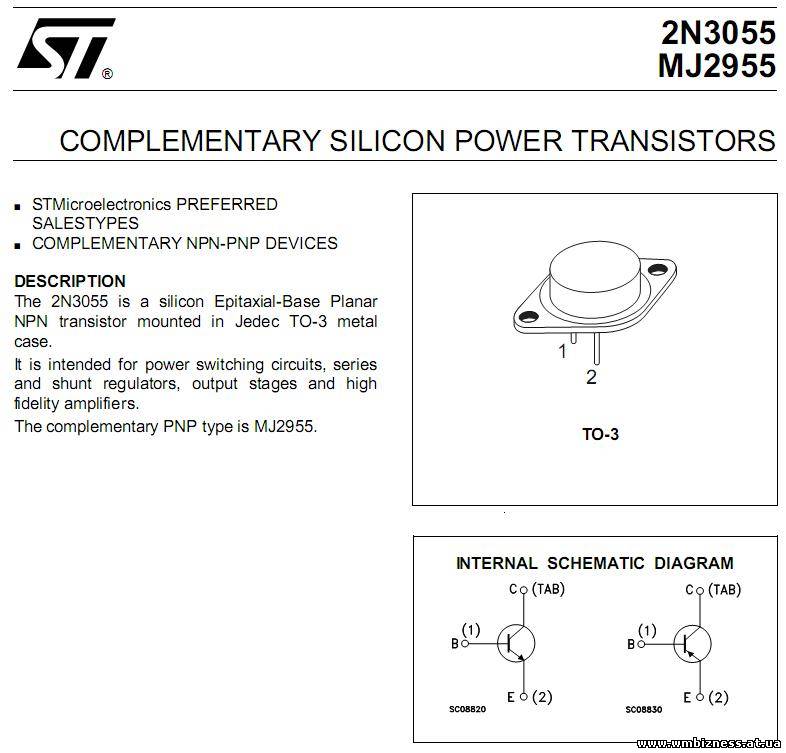

Спасибо у меня только вопрос я в обозначениях транзисторов ноль..где на схеме эмиттер,база,коллектор у транзистора??

Прикрепления: 5885463.jpeg (43.4 Kb) · 3349193.jpg (62.2 Kb) · 6017204.jpg (71.1 Kb)
dimamukhinДата: Суббота, 13.03.2010, 20:41 | Сообщение # 284
Майор
Группа: Проверенные
Сообщений: 9
Репутация: 1 []
Статус: Offline
.: Дополнительные данные :.
Бог форума

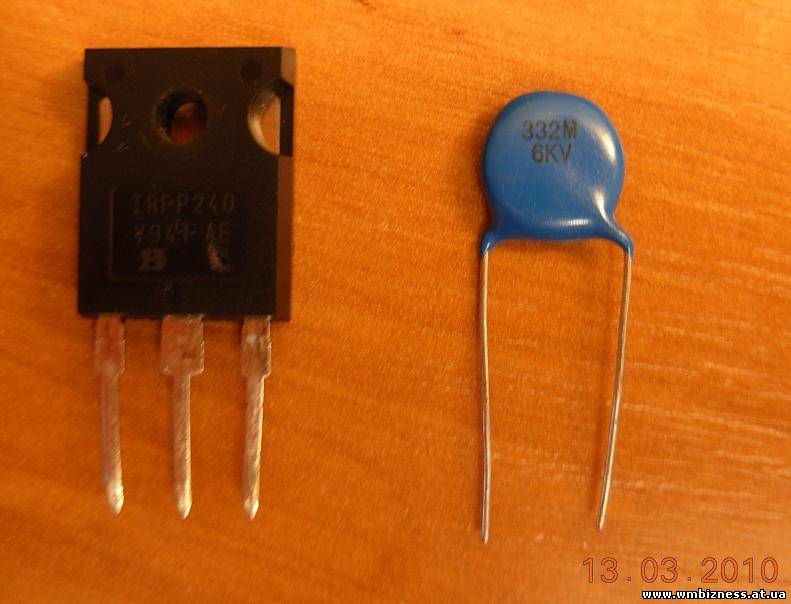

Нашел сегодня такие конденсаторы на умножитель ! Подойдут ?

3300 pf на 6.3 kV

Прикрепления: 2800067.jpg (50.4 Kb)
AdminДата: Суббота, 13.03.2010, 20:52 | Сообщение # 285
сенсей сайта
Группа: Администраторы
Сообщений: 1259
Репутация: 21 []
Статус: Offline
.: Дополнительные данные :.
Бог сайта и форума За хорошую посещаемость на форуме За супер посещаемость За Генералиссимуса За помощь народу За супер посещаемость
подойдут еще как cool

К стати друзья, вы проверили свои КЦ106 или нет???


еще больше изделий http://presents.in.ua
