САМОДЕЛЬНЫЕ ФЛОКАТОРЫ
|
|
|
|
| Admin | Дата: Понедельник, 01.03.2010, 21:24 | Сообщение # 241 |
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| я думаю там кондеры буржуйские очень маленькие, я видел кондеры на 7кв в диаметре где-то 10мм, жаба меня давила нуоочеень большая
P.S.
у меня искорки получились где-то 20-25мм видимо блок питания слишком древний  , но направление я думаю правильное, конечно есть свои минусы но дешевизна обеспечена!!! Друзья а если попробовать намотать секции на феритовом стержне, соединить их последовательно, набрать вольт эдак 10кв плюс умножитель, как думаете прокатит?
еще больше изделий http://presents.in.ua
|
| |
|
|
| fakir | Дата: Понедельник, 01.03.2010, 21:40 | Сообщение # 242 |
Лейтенант
Группа: Проверенные
Сообщений: 65
| хм, думаю надо пробовать. я сейчас печатку переделываю (минимизаторством занялся), деталей набрал на 3 флокатора :), буду из новых собирать маленький. А первый на опыты пущу, благо и строчников раздобыл... Кстати а за какую цену тебя жаба душила? в рублях если можно
Сообщение отредактировал fakir - Понедельник, 01.03.2010, 21:41 |
| |
|
|
| Sasha_Switch | Дата: Понедельник, 01.03.2010, 21:42 | Сообщение # 243 |
Сержант
Группа: Проверенные
Сообщений: 47
| Quote (Mega_bI) Приветствую всех форумчан ! Занимаюсь флокированием с октября 2009 г., флокатор сделал со ссылки www. elschema. ru , работает великолепно ! Удачи !
Скажи ка мне какой марки транс использовал,какой мощности сопротивления R2 и R3 на схеме только у R1 мощность известна 25ватт, вообще как схема будет работать когда в ней стоят три динистора зачем столько,ведь они одновременно не откроются может открыться только Т1 а Т2 и Т3 не нужну совсем они просто никчему здесьДобавлено (01.03.2010, 22:42)
---------------------------------------------
Quote (Sasha_Switch) Приветствую всех форумчан ! Занимаюсь флокированием с октября 2009 г., флокатор сделал со ссылки www. elschema. ru , работает великолепно ! Удачи !
Давай по подробней нам тут все расскажи и по полочкам разложи а то у меня сомнения насчет этой схемы.
|
| |
|
|
| Admin | Дата: Понедельник, 01.03.2010, 21:55 | Сообщение # 244 |
|
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| Quote (fakir) Кстати а за какую цену тебя жаба душила? в рублях если можно
да нет, флокировал как-то детали в мерседесе так там был ионизатор воздуха в салоне, я попросил посмотреть вот тогда слюни и потекли, правда владелец им не пользовался но подарить или продать зажирил , кстати fakir поздравляю ты уже можеш пробовать флокировать, я на своей "зверь-машине" смотрел, так у меня тоже на растоянии 20-30см чувствуется ветер  Sasha_Switch, я думаю тебе стоит попробовать вариант предложеный dimamukhin, и опробованый fakir и мной , намного проще имхо получается
еще больше изделий http://presents.in.ua
|
| |
|
|
| Sasha_Switch | Дата: Понедельник, 01.03.2010, 22:07 | Сообщение # 245 |
|
Сержант
Группа: Проверенные
Сообщений: 47
| Quote (Admin) Sasha_Switch, я думаю тебе стоит попробовать вариант предложеный dimamukhin, и опробованый fakir и мной , намного проще имхо получается
Мне за этими деталями в соседний город придется ехать за 200км....я уж как нить с минимальными затратами)))) по старинке
|
| |
|
|
| Admin | Дата: Понедельник, 01.03.2010, 22:13 | Сообщение # 246 |
|
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| а какие там детали??? Блок питания от любого компа и ТВС который у тебя уже есть вот и вся схема!!!
еще больше изделий http://presents.in.ua
|
| |
|
|
| Sasha_Switch | Дата: Понедельник, 01.03.2010, 22:26 | Сообщение # 247 |
|
Сержант
Группа: Проверенные
Сообщений: 47
| Quote (Admin) а какие там детали??? Блок питания от любого компа и ТВС который у тебя уже есть вот и вся схема!!!
блок питания проблема((((а так все естьДобавлено (01.03.2010, 23:26)
---------------------------------------------
и я хочу сам спаять чтобы настроить его((((я уже раз настроил все было отлично хочу еще несколько схем собрать
|
| |
|
|
| fakir | Дата: Понедельник, 01.03.2010, 23:33 | Сообщение # 248 |
|
Лейтенант
Группа: Проверенные
Сообщений: 65

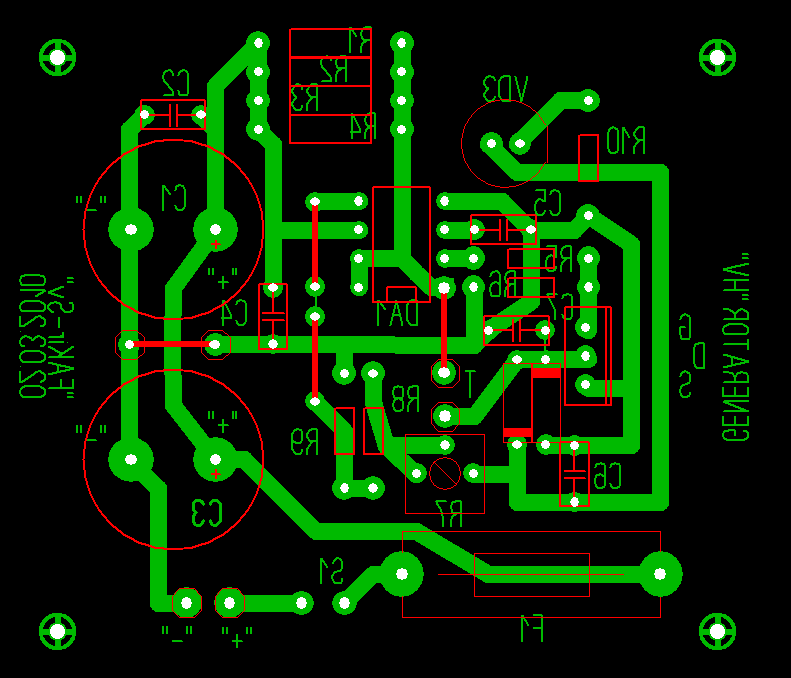

| Хочу новую разводку генератора выложить, размер 60х70мм.
L1 ВАЩЕ убрал, без надобности он. Только греется зря.
Делал первый раз, так, что проверьте, и не бейте сильно.
Завтра множик рисовать буду. А штаны значит у меня от "ВЕТРА" колыхались? Не слабо дунуло!!! Он не опасен?
Сообщение отредактировал fakir - Понедельник, 01.03.2010, 23:39 |
| |
|
|
| fakir | Дата: Вторник, 02.03.2010, 18:36 | Сообщение # 249 |
|
Лейтенант
Группа: Проверенные
Сообщений: 65
|

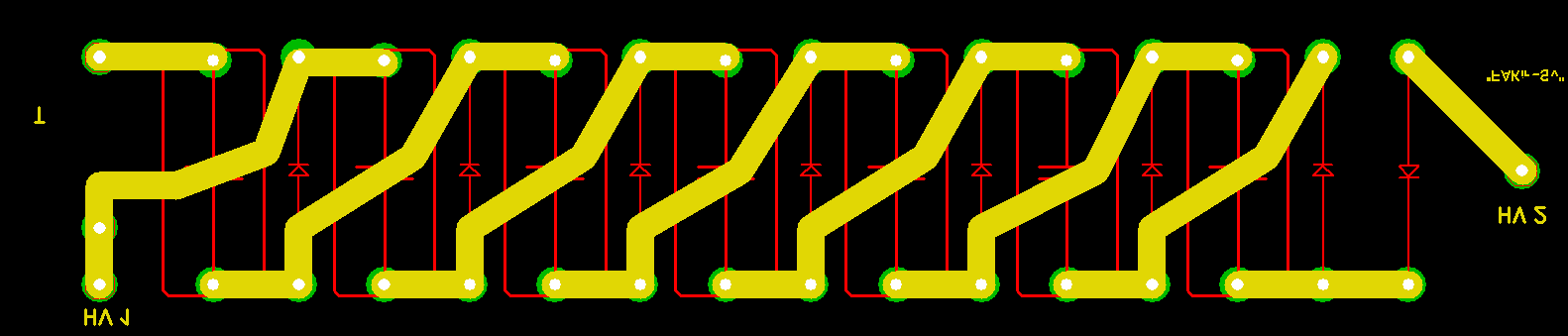

а вот и множик 140х30
думаю должен работать
|
| |
|
|
| Admin | Дата: Вторник, 02.03.2010, 20:33 | Сообщение # 250 |
|
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| Quote (fakir) А штаны значит у меня от "ВЕТРА" колыхались? Не слабо дунуло!!! Он не опасен?
он не опасен, в нем как раз и вся суть флокатора!!!
Quote (fakir) ВОПРОС: у множика на выходе не нужен ограничивающий резистор?
думаю ненадо, на нем будет падать выходное напряжение
еще больше изделий http://presents.in.ua
|
| |
|
|
| fakir | Дата: Вторник, 02.03.2010, 21:10 | Сообщение # 251 |
|
Лейтенант
Группа: Проверенные
Сообщений: 65
| Админ, зацени печатки, по вопросу практичности, не малы ли расстояния между дорожками и т.д.
|
| |
|
|
| Sasha_Switch | Дата: Вторник, 02.03.2010, 21:33 | Сообщение # 252 |
|
Сержант
Группа: Проверенные
Сообщений: 47
| Quote (Admin) ВОПРОС: у множика на выходе не нужен ограничивающий резистор? думаю ненадо, на нем будет падать выходное напряжение
А я думаю он нужен так как при вдруг коротком замыкании этот резистор будет работать на себя! Да бы не спалить все остальные детали.
|
| |
|
|
| fakir | Дата: Вторник, 02.03.2010, 21:39 | Сообщение # 253 |
|
Лейтенант
Группа: Проверенные
Сообщений: 65
| Так на чём порешим с резистором? По мере продвижения по проекту, возникает законный вопрос с питанием схемы.
Кто посоветует импульсный БП. Желательно из деталей АТ или АТХ БП, так как их есть в наличии. Хотелось бы перелапатить его в целях минимизации аппарата.
|
| |
|
|
| Sasha_Switch | Дата: Вторник, 02.03.2010, 22:02 | Сообщение # 254 |
|
Сержант
Группа: Проверенные
Сообщений: 47
| Админ. ну развей мои сомнения по этой схеме почему там стоят одни диоды кто будет управлять тринистором ??? Потому что во всех предыдущих схемах имелись динисторы по другому ключи которые открывались при определенном напряжении и давали импульс на управлющий электрод тринистора. Добавлено (02.03.2010, 22:52)
---------------------------------------------
Quote (Sasha_Switch) Так на чём порешим с резистором?
Поставь резистор если что то убрать недолго!!!!Добавлено (02.03.2010, 23:02)
---------------------------------------------
очень занимательная статейка!!!!!Советую. http://www.chipinfo.ru/literature/radio/199907/p47_48.html
Сообщение отредактировал Sasha_Switch - Вторник, 02.03.2010, 21:58 |
| |
|
|
| Admin | Дата: Вторник, 02.03.2010, 22:03 | Сообщение # 255 |
|
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| Quote (fakir) Админ, зацени печатки, по вопросу практичности, не малы ли расстояния между дорожками и т.д. В схеме управления думаю все окей, а вот в умножителе мне кажется непойдет как бы не пробивало из-за слишком малого растояния между деталями Quote (Sasha_Switch) Админ. ну развей мои сомнения по этой схеме почему там стоят одни диоды кто будет управлять тиристором ??? Потому что во всех предыдущих схемах имелись динисторы по другому ключи которые открывались при определенном напряжении и давали импульс на управлющий электрод тиристора. обмотка III на 6,5 вольт и включена в противофазе той которая питает катушку, так вот тиристор в момент прохождения положительной полуволны открывается и разряжает конденсатор С1 на катушку тоесть он то включается то выключается с частотой 50 герц
