Sasha_SwitchДата: Пятница, 26.02.2010, 07:10 | Сообщение # 226
Сержант
Группа: Проверенные
Сообщений: 47
Репутация: 1 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За Сержанта
Quote (Admin)
простой советский телевизионный кабель диаметром 9мм с медной оплеткой, посмотрите чтобы изоляция на нем была цельная, сверху натянул пластмасовую гофру для защиты кабеля

Антенный кабель чтоль 75 Ом?
AdminДата: Пятница, 26.02.2010, 07:12 | Сообщение # 227
сенсей сайта
Группа: Администраторы
Сообщений: 1259
Репутация: 21 []
Статус: Offline
.: Дополнительные данные :.
Бог сайта и форума За хорошую посещаемость на форуме За супер посещаемость За Генералиссимуса За помощь народу За супер посещаемость
да, он имеет неплохую изоляцию

еще больше изделий http://presents.in.ua
Sasha_SwitchДата: Пятница, 26.02.2010, 09:42 | Сообщение # 228
Сержант
Группа: Проверенные
Сообщений: 47
Репутация: 1 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За Сержанта
а ГДЕ ХВАСТУН который уже флокированием с 2009 года занимается. затих?

Сообщение отредактировал Sasha_Switch - Пятница, 26.02.2010, 09:44
Sasha_SwitchДата: Пятница, 26.02.2010, 09:52 | Сообщение # 229
Сержант
Группа: Проверенные
Сообщений: 47
Репутация: 1 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За Сержанта

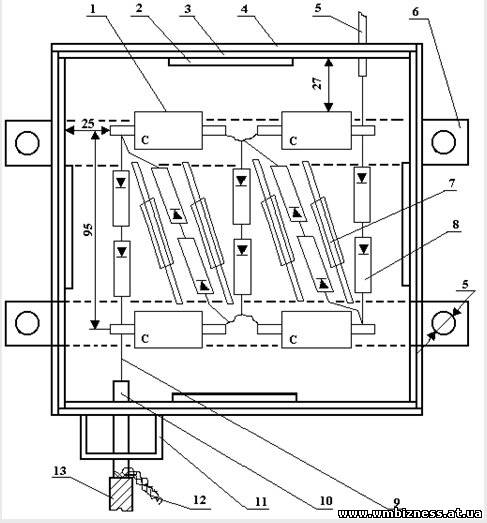

Умножитель при такой схеме подключения работать не будет и умножать тоже не будет !!!ИМХО у меня было так зацеплено!!!!!!!


после умножителя должна постоянка выходить а тут где она на одном проводе то.

Прикрепления: 7612845.jpg (53.5 Kb)


Сообщение отредактировал Sasha_Switch - Пятница, 26.02.2010, 09:55
fakirДата: Пятница, 26.02.2010, 12:33 | Сообщение # 230
Лейтенант
Группа: Проверенные
Сообщений: 65
Репутация: 4 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За хорошую посещаемость на форуме За Лейтенанта
как я заметил у меня дроссель греется L1, вопрос почему? Ау Адмн!!!
Mega_bIДата: Пятница, 26.02.2010, 16:24 | Сообщение # 231
Группа: Удаленные
.: Дополнительные данные :.

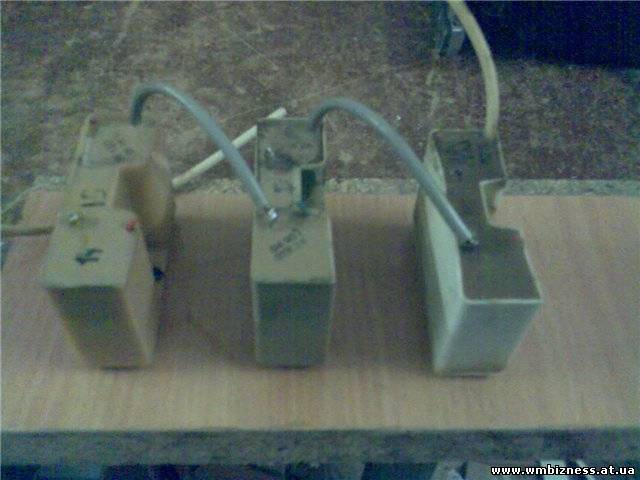

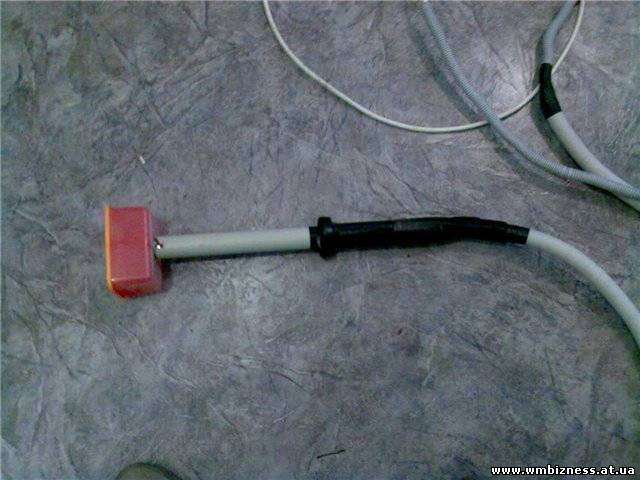

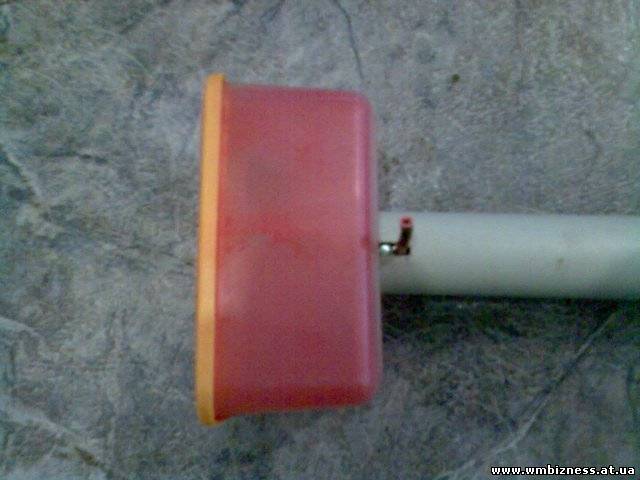

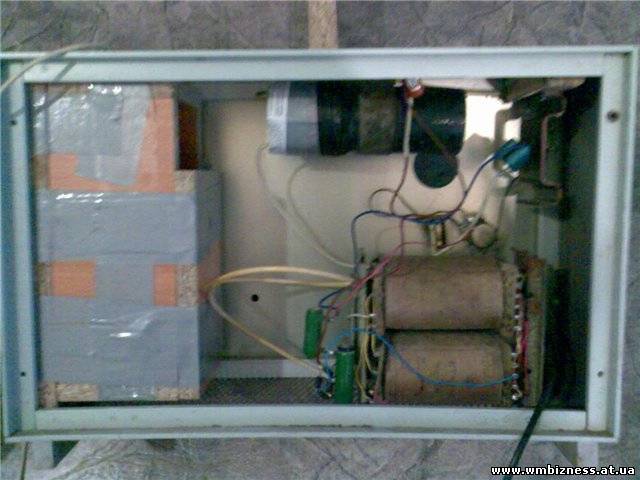

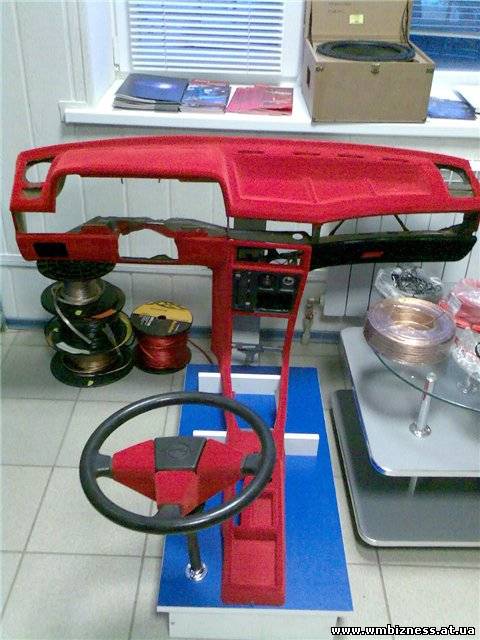

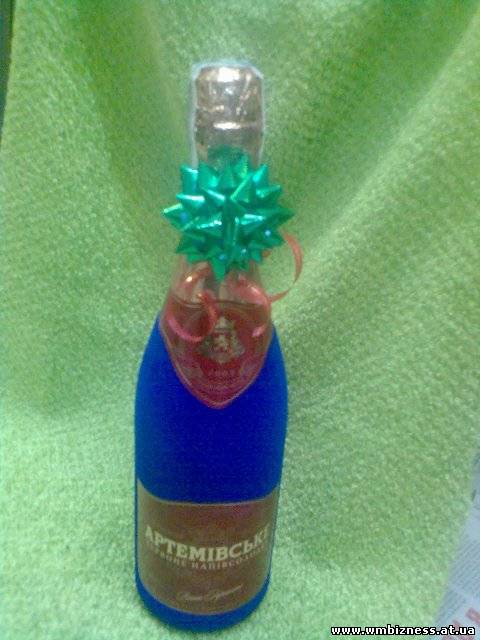

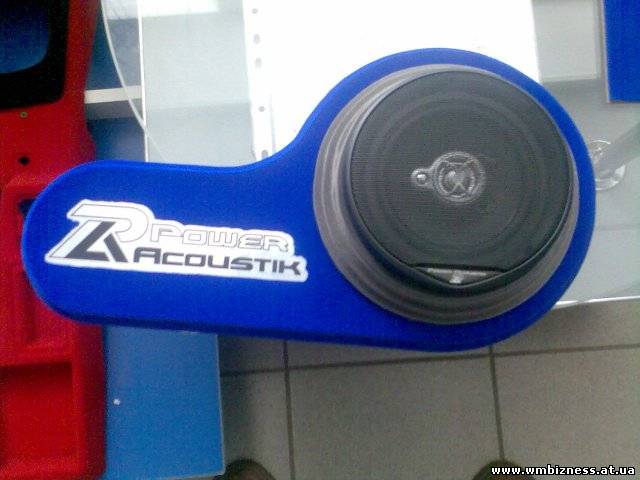

Приветствую всех форумчан! Фото хотел сделать фотиком, но если есть очень нетерпиливые, выкладываю сделанные мобилкой - качество правда не очень. Чуть позже выложу нормальное фото.



Прикрепления: 3989918.jpg (71.5 Kb) · 1373543.jpg (59.3 Kb) · 6912478.jpg (52.0 Kb) · 5050104.jpg (57.2 Kb) · 0222916.jpg (48.2 Kb) · 8089564.jpg (49.0 Kb) · 6995691.jpg (58.1 Kb)
fakirДата: Пятница, 26.02.2010, 17:30 | Сообщение # 232
Лейтенант
Группа: Проверенные
Сообщений: 65
Репутация: 4 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За хорошую посещаемость на форуме За Лейтенанта
Quote (Admin)
fakir, я думаю у тебя вторичка в ТВС накрылась и с умножителем что-то нето

Если сдохла вторичка(нет никакого сопротивления у нее и КЗ тоже нету), схема тоже не запустится?


Сообщение отредактировал fakir - Пятница, 26.02.2010, 17:31
AdminДата: Пятница, 26.02.2010, 20:28 | Сообщение # 233
сенсей сайта
Группа: Администраторы
Сообщений: 1259
Репутация: 21 []
Статус: Offline
.: Дополнительные данные :.
Бог сайта и форума За хорошую посещаемость на форуме За супер посещаемость За Генералиссимуса За помощь народу За супер посещаемость
Quote (dimamukhin)
Умножитель при такой схеме подключения работать не будет и умножать тоже не будет !!!ИМХО у меня было так зацеплено!!!!!!!

НЕПРАВДА РАБОТАЕТ ЕЩЕ КАК!!! У МЕНЯ ВСЕ ЗАРАБОТАЛО ПОСЛЕ ПЯТОГО РАЗА happy И НЕСКОЛЬКИХ УБИТЫХ ДЕТАЛЕЙ surprised

Quote (fakir)
как я заметил у меня дроссель греется L1, вопрос почему? Ау Адмн!!!

Уважаемый fakir извините пожалуйста, я эту схему еще неделал так с временем у меня полный завал, на работе полная ж.... выборы все-таки были и сейчас затягивают пояс по самое нехочу, проверьте схему может где "сопля" какая есть, если есть возможность попробуйте другой ТВС


еще больше изделий http://presents.in.ua
dimamukhinДата: Пятница, 26.02.2010, 23:51 | Сообщение # 234
Майор
Группа: Проверенные
Сообщений: 9
Репутация: 1 []
Статус: Offline
.: Дополнительные данные :.
Бог форума

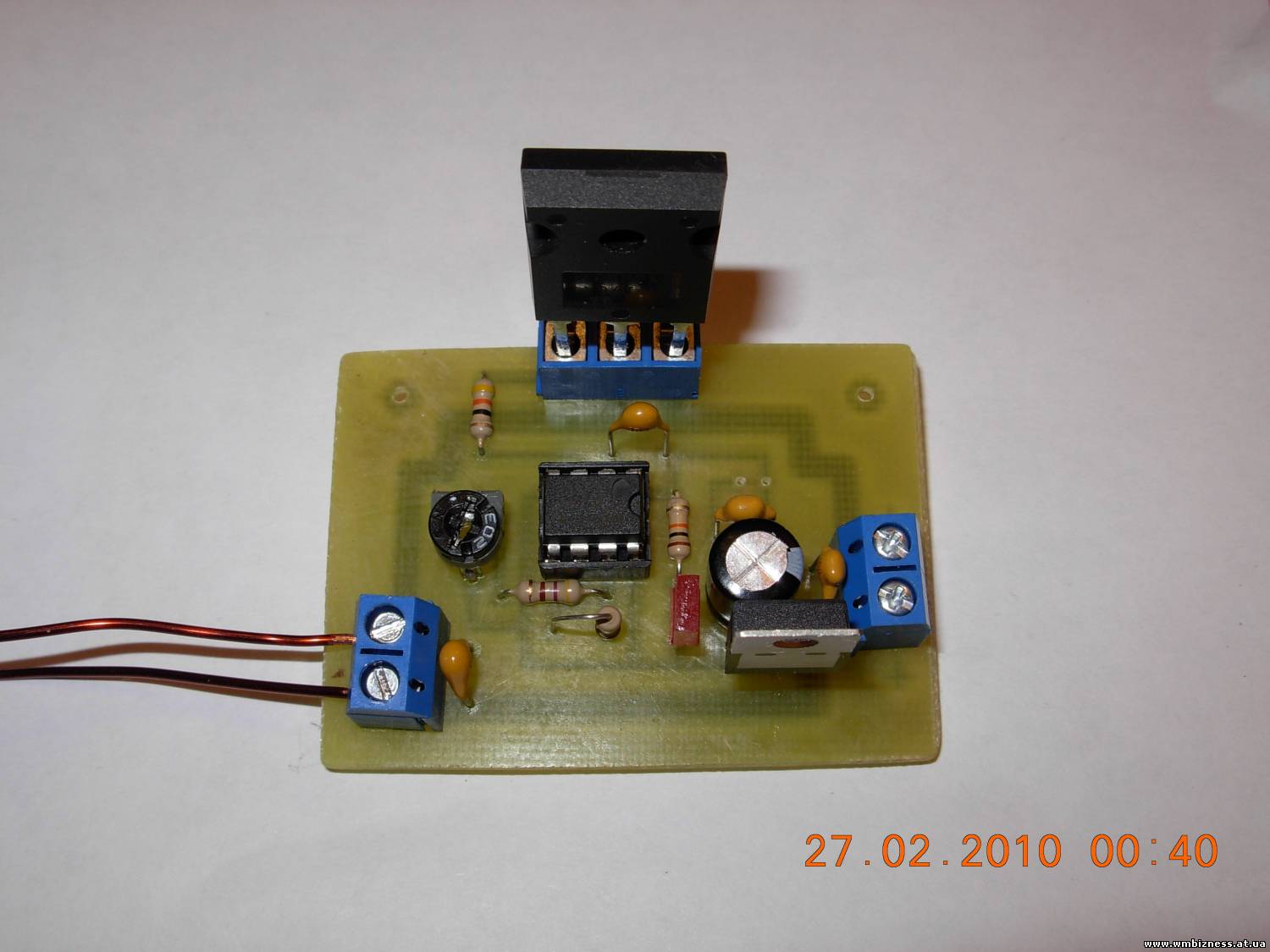

Фото моей схемы №5.

Получились компактно , красиво и работоспособно .
Как полностью соберу (с умножителем) ,тогда выложу всю схему с описанием . biggrin

Прикрепления: 0436514.jpg (99.9 Kb) · 5726892.jpg (97.1 Kb)
PahaXДата: Суббота, 27.02.2010, 14:01 | Сообщение # 235
Рядовой
Группа: Друзья
Сообщений: 63
Репутация: 2 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За Рядовойа

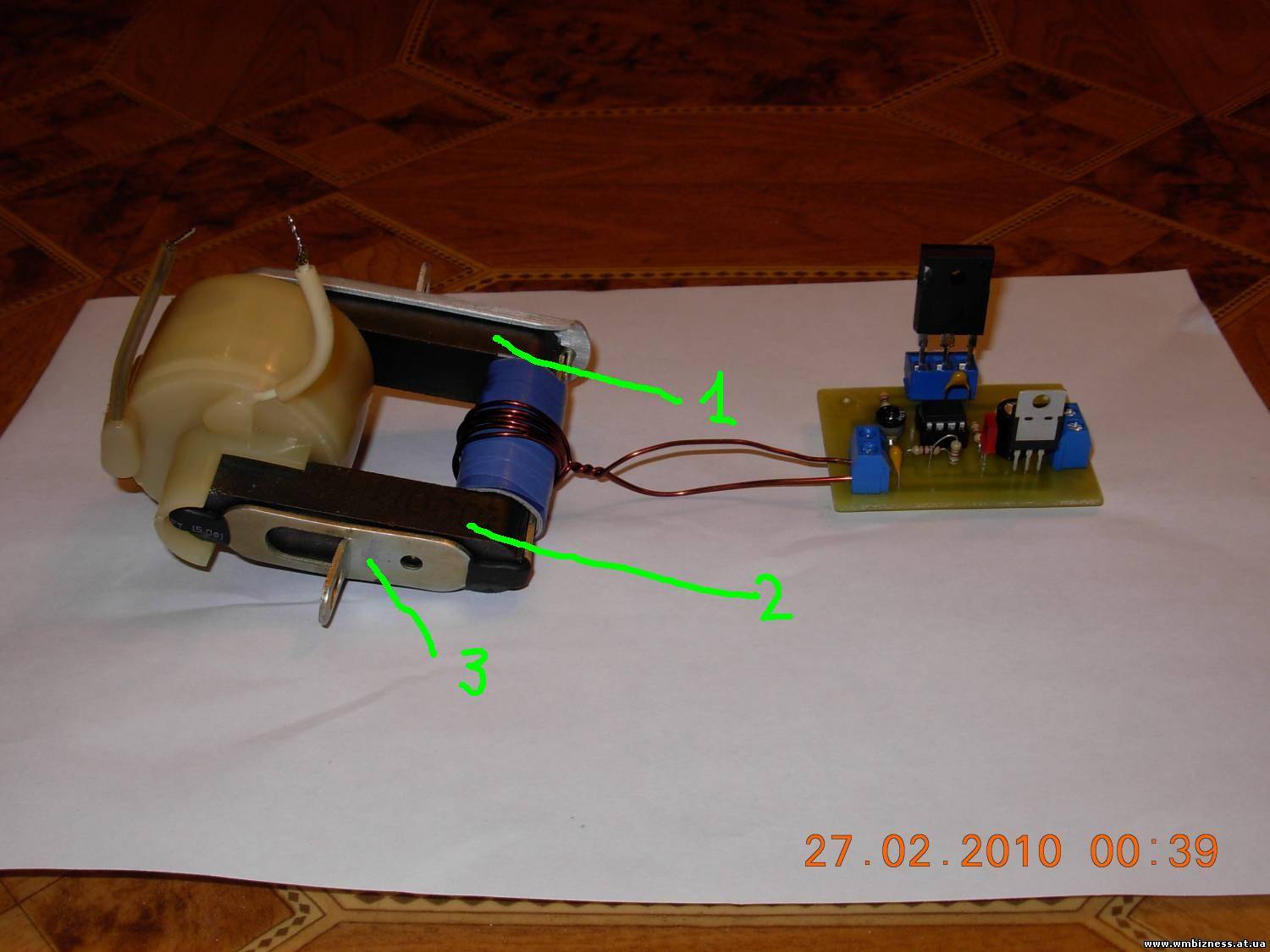

две половинки феррита 1 и 2 должны соприкасаться или они стоят через прокладку?
рамка 3 контачит с ферритом?
Прикрепления: 4614035.jpg (107.2 Kb)
dimamukhinДата: Суббота, 27.02.2010, 15:29 | Сообщение # 236
Майор
Группа: Проверенные
Сообщений: 9
Репутация: 1 []
Статус: Offline
.: Дополнительные данные :.
Бог форума
Quote (PahaX)
две половинки феррита 1 и 2 должны соприкасаться или они стоят через прокладку?
рамка 3 контачит с ферритом?

Между половинками прокладочка (0.3 - 0.4 мм) скотча .
Рамка соприкасается с ферритом , а термоусадка надета потому, что я потерял родные кембрики в ванной когда отмывал от столетней пыли вместе с FAIRY wink

Модернизация продолжается ! cool

Ребята задавайте вопросы ! Давайте двигаться дальше . Пора от генератора переходить к созданию умножителя !
Что и как у кого получается ? Кто делает сам , кто собирает на умножителях ? Пишите опыты и ошибки !

Кому интересно, скину схему с описанием в Sprint Layout ! ( Только для форумчан, кто активно занимается biggrin )

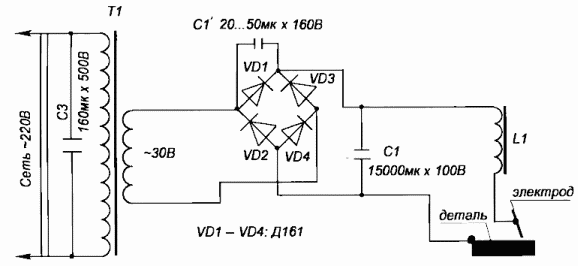

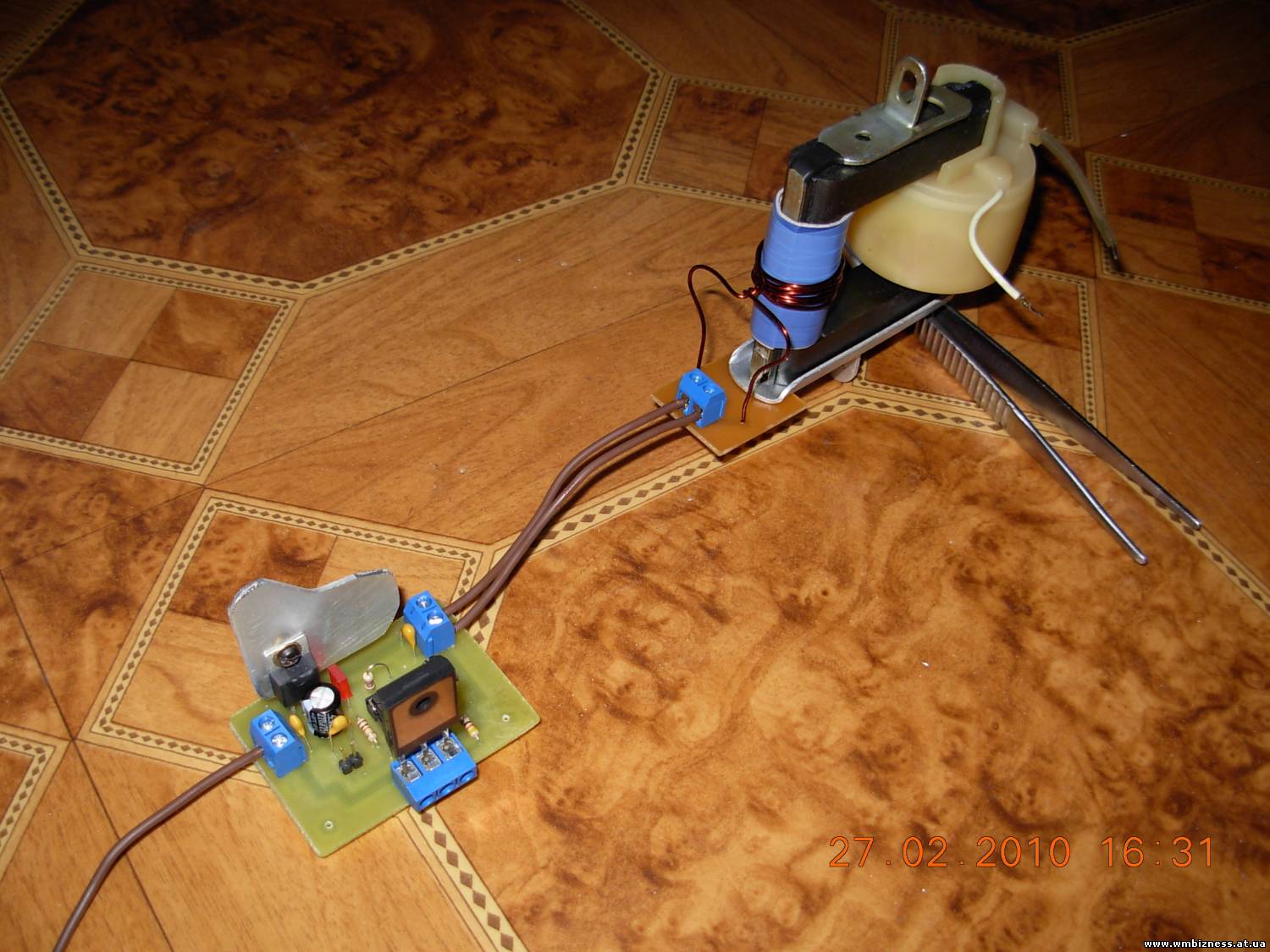

Прикрепления: 9238335.jpg (184.9 Kb) · 9923675.gif (11.9 Kb)
PahaXДата: Суббота, 27.02.2010, 16:20 | Сообщение # 237
Рядовой
Группа: Друзья
Сообщений: 63
Репутация: 2 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За Рядовойа
скинь. сделаю на неделе,отпишусь.
dimamukhinДата: Суббота, 27.02.2010, 16:27 | Сообщение # 238
Майор
Группа: Проверенные
Сообщений: 9
Репутация: 1 []
Статус: Offline
.: Дополнительные данные :.
Бог форума
Quote (PahaX)
скинь. сделаю на неделе,отпишусь.

Почту в ЛС напиши !

Испытания продолжаются :

Проверял силу тока при испытания - 4.5 А ! Как выяснилось, 4.5 А получалось потому что был тоненький провод к мультиметру. Убрал мультиметр - предохранитель на 10 А сразу сгорел ! Оказалось 12 А !!! Вот и решайте сами happy !!

Дуга со строчника , как от сварки . От 5 сантиметров ТОЛЬКО! начинается !!! И запах вокруг , как от лампы Чижевского .

Теперь вопрос : При таких параметрах мне умножитель надо ???

Трансформатор дал для тестов друг 300ВТ (12В х 25 А)! Вот где уже надо нервно курить cool

Вот и схема

Прикрепления: Flokator.rar (62.0 Kb)
fakirДата: Понедельник, 01.03.2010, 09:26 | Сообщение # 239
Лейтенант
Группа: Проверенные
Сообщений: 65
Репутация: 4 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За хорошую посещаемость на форуме За Лейтенанта
не поверите, провод который шел к предохранителю, то ли гнилой, то ли сгорел, и все это под изоляцией было скрыто!
fakirДата: Понедельник, 01.03.2010, 19:50 | Сообщение # 240
Лейтенант
Группа: Проверенные
Сообщений: 65
Репутация: 4 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За хорошую посещаемость на форуме За Лейтенанта
Про мой девайс.
Подключил БП АТХ + умножитель -> включИЛЛЛЛ!
конец от множика находился от ноги в штанах на расстоянии сантиметров ~20... штаны зашевелились, отскочил как ошпаренный - ударить не успело, но звук был очень многообещающий.
Приняв все меры предосторожности, немного осмелел... решил попускать "искорки" - они заметно подросли эдак миллиметров до 40-45. Мороз по коже, мокрые руки wacko . Остался доволен. Пора заливать множик эбокситкой.

Есть мысль, сделать все схемки покампактнее, тобишь перерисовать платы.

Вопрос: можно ли множик сделать покомпактнее, если он в оригинальном аппарате помещается в ручку?
