САМОДЕЛЬНЫЕ ФЛОКАТОРЫ
|
|
|
|
| Kisslotnik | Дата: Четверг, 19.05.2011, 20:00 | Сообщение # 781 |
Подполковник
Группа: Проверенные
Сообщений: 213
| ниче не заменял только катушку л1 не ставил а перемкнул её контакты и сгорел предохранитель у меня тоже замкнул его! кондеры в умножителе ставил 1000 на 12 кв первичная обмотка помоему 7 витков питаю все бп от компа 12 вольт 8 ампер при пускание искр срабатует автоматика блока но при флокирование искры пускать ненужно)
|
| |
|
|
| kuzmih89 | Дата: Четверг, 19.05.2011, 21:22 | Сообщение # 782 |
Лейтенант
Группа: Проверенные
Сообщений: 122
| А как фотки вставить?Не вижу кнопки прочитал посты не понял.
Сообщение отредактировал kuzmih89 - Четверг, 19.05.2011, 21:23 |
| |
|
|
| -DimoN- | Дата: Четверг, 19.05.2011, 23:20 | Сообщение # 783 |
ну очень злой!
Группа: Модераторы
Сообщений: 950
| kuzmih89 по поводу фотки популярнее чем Админ описал вот тут думаю обьяснить не сомгу  разве что добавлю скопируй название вот так как обведено красным кружком
Злой модератор!
|
| |
|
|
| kuzmih89 | Дата: Пятница, 20.05.2011, 10:29 | Сообщение # 784 |
|
Лейтенант
Группа: Проверенные
Сообщений: 122

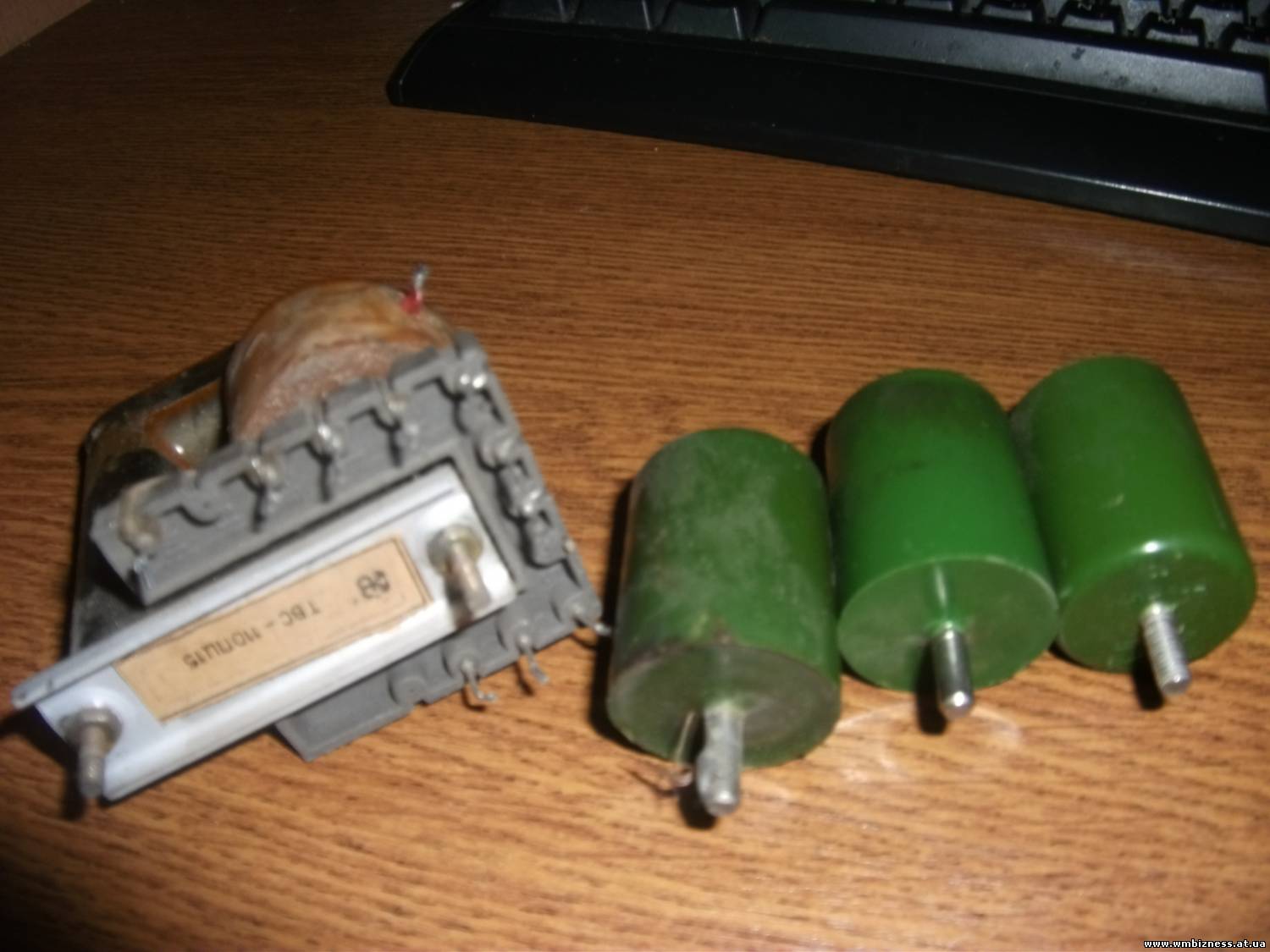

| Что нарыл пока.
До этого кнопки обзор не было.Спасиб.за помощь.
Сообщение отредактировал kuzmih89 - Пятница, 20.05.2011, 10:32 |
| |
|
|
| -DimoN- | Дата: Пятница, 20.05.2011, 10:58 | Сообщение # 785 |
|
ну очень злой!
Группа: Модераторы
Сообщений: 950
| так держать) и будет вам флокатор)
Злой модератор!
|
| |
|
|
| Kisslotnik | Дата: Пятница, 20.05.2011, 19:35 | Сообщение # 786 |
|
Подполковник
Группа: Проверенные
Сообщений: 213
| в схеме 8 надо исправить сразу на побольше напряжение кондёры и вобще все доработки нарисовать и написать чтоб человеки сразу по схеме все собирали и не путались)
|
| |
|
|
| kuzmih89 | Дата: Суббота, 21.05.2011, 07:00 | Сообщение # 787 |
|
Лейтенант
Группа: Проверенные
Сообщений: 122
| Я что то не пойму у кондёров вольтаж какой?12 вольт что ли.Чем можно заменить КЦ106Г?В СХЕМЕ 8 R-9- 1 кОм?
Сообщение отредактировал kuzmih89 - Суббота, 21.05.2011, 07:07 |
| |
|
|
| Kisslotnik | Дата: Суббота, 21.05.2011, 07:06 | Сообщение # 788 |
|
Подполковник
Группа: Проверенные
Сообщений: 213
| kuzmih89 12 килограмовых вольт!))) 12000 вольт кц106г можно заменить кц 106в у меня стоят с отметкой "в" ну а больше я незнаю ..( r9 - 1 килоом
Сообщение отредактировал Kisslotnik - Суббота, 21.05.2011, 07:10 |
| |
|
|
| kuzmih89 | Дата: Суббота, 21.05.2011, 07:12 | Сообщение # 789 |
|
Лейтенант
Группа: Проверенные
Сообщений: 122
| Я имею в виду кондёры не в умножителе.Это получается 12 КВ?
|
| |
|
|
| Kisslotnik | Дата: Суббота, 21.05.2011, 07:15 | Сообщение # 790 |
|
Подполковник
Группа: Проверенные
Сообщений: 213
| и тыж про это не забуть! С5 установлен номиналом 1нФ, частота задающего генератора около 33кГц.
С7 (на плате а не в умножителе) установлен номиналом 47нФ. Он "эмулирует" нагрузку вместе со светодиодным индикатором. не высоковольтный
Первичная обмотка трансформатора содержит 9 витков.( я сделал себе помоему 7 ну а там эксперемнтируй Добавлено (21.05.2011, 08:15)
---------------------------------------------
а ну схеме электролиты да 12 вольтовые я поставил 16 вольтовые и норм! а керамические у меня по 400 вольт стоят!))
|
| |
|
|
| kuzmih89 | Дата: Суббота, 21.05.2011, 07:31 | Сообщение # 791 |
|
Лейтенант
Группа: Проверенные
Сообщений: 122
| А вторичка там соединяется последовательно или как?какие выводы соединять?Нашол К50-35 40V 470mF ПОЙДЁТ?
Сообщение отредактировал kuzmih89 - Суббота, 21.05.2011, 07:36 |
| |
|
|
| Admin | Дата: Суббота, 21.05.2011, 10:05 | Сообщение # 792 |
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| Quote (kuzmih89) Нашел К50-35 40V 470mF ПОЙДЁТ?
это для чего?
ВСЕ НОМИНАЛЫ ДЕТАЛЕЙ ДОЛЖНЫ БЫТЬ КАК НА СХЕМЕ!
еще больше изделий http://presents.in.ua
|
| |
|
|
| -DimoN- | Дата: Суббота, 21.05.2011, 11:43 | Сообщение # 793 |
|
ну очень злой!
Группа: Модераторы
Сообщений: 950
| Kisslotnik во как человека подменили  а говорил - нерозбераюсь))) kuzmih89 схема делится на две части : низковольтная (ето плата) , и высоковольтная ( ТВС и умножытель) низковольтная часть схемы - допускает использование елементов с низкими напряжениями, а вот вв часть !!!!!  там все строго !!!! первое - ато безопасность!!! второе - конденсаторы и диоды выше 10 000 вольт
Злой модератор!
|
| |
|
|
| Kisslotnik | Дата: Суббота, 21.05.2011, 12:58 | Сообщение # 794 |
|
Подполковник
Группа: Проверенные
Сообщений: 213
| kuzmih89 смотри 39 страничку мой рисунок строчника и умножителя там видно как подключать!!!
|
| |
|
|
| Ajax | Дата: Суббота, 21.05.2011, 15:28 | Сообщение # 795 |
Сержант
Группа: Проверенные
Сообщений: 34
| а такие кондеры как? пойдут?? я про умножитель. http://www.chipdip.ru/product/dhrb34c102m2fb.aspx а диоды в умножитель какие?? http://www.chipdip.ru/product/kc121d.aspx или http://www.chipdip.ru/product/kc106g.aspx
Сообщение отредактировал Ajax - Суббота, 21.05.2011, 15:32 |
| |
|
|
