САМОДЕЛЬНЫЕ ФЛОКАТОРЫ
|
|
|
|
| vvv1 | Дата: Понедельник, 02.05.2011, 20:15 | Сообщение # 646 |
Полковник
Группа: Модераторы
Сообщений: 167
| Первое что бросается в глаза это надо поменять полярность диодов. Прочитай еще раз внимательно с самого начала форум, многие вопросы отпадут.
Не люблю пустой разговор
|
| |
|
|
| Sid | Дата: Вторник, 03.05.2011, 11:04 | Сообщение # 647 |
Рядовой
Группа: Пользователи
Сообщений: 11
| не знай, написано 100% рабочая. кому верить? автор выкладывал- у него работает. мой вопрос в следующем: чем заменить траснформатор ( может какой то схожий в старых теликах имеется.) и конденсаторы К-15-4-30кВ-470пФ и МБГО-2-630В-0,5мкФ. Диоды КЦ 106Г. я решил заменить КЦ 121Д. а вот по поводу конденсаторов.....проблема. НИГДЕ НЕТ такого старого образца. пожалуйста помогите заменить.
|
| |
|
|
| -DimoN- | Дата: Вторник, 03.05.2011, 12:54 | Сообщение # 648 |
ну очень злой!
Группа: Модераторы
Сообщений: 950
| конденсаторы - любые, но не ниже 10 000 вольт 220 пф ; МБГО-2-630В-0,5мкФ - кондер не ниже 630 вольт 0,5мкФ ; диоды годятся кц 121д(они даже лутше) ; трансформатором в данной схеме является вв катушка от авто ( в простонароде - бабина) по поводу умножытеля vvv1 прав - есле нужно искорки попускать то годится, а вот для флокатора - направление диодов нада менять, почему - уже не раз писали на форуме!!!
Злой модератор!
|
| |
|
|
| Sid | Дата: Вторник, 03.05.2011, 15:39 | Сообщение # 649 |
|
Рядовой
Группа: Пользователи
Сообщений: 11
| Quote (-DimoN-) по поводу умножытеля vvv1 прав - есле нужно искорки попускать то годится, а вот для флокатора - направление диодов нада менять, почему - уже не раз писали на форуме!!!
СПАСИБО что ответили. все указанное приобрету. только скажите, а как поменять направление диодов ??( плохо понимаю в радио-электрике) нарисуйте плиз..... а еще лучше фото.Добавлено (03.05.2011, 16:39)
---------------------------------------------
что то я не догоняю, в этой схеме нужен 1 трансформатор??? нет, Т1 транс на 100 Ватт (на 1 обмотке 220 вольт,2- 600 вольт, 3- 6,5 вольт) и Т2 (-это автомобильная катушка.) вот Т2 я куплю, а во Т1- не знаю где брать....... у теле мастеров нет. на рынке придётся платить чтоб намотали такой транс.
|
| |
|
|
| -DimoN- | Дата: Вторник, 03.05.2011, 16:32 | Сообщение # 650 |
|
ну очень злой!
Группа: Модераторы
Сообщений: 950
| у диода есть анод и катод, изменить направление - тоисть розвернуть его в другую сторону
тоисть все выходные диоды будут смотреть не в сторону выхода умножытеля, а обратно - в сторону катушки зачем их розворачевать? а затем что на выходе нужно не + а - по поводу транса, кроме мастарских по ремонту и намотки думаю ниче больше не прокатит(
Злой модератор!
|
| |
|
|
| Kisslotnik | Дата: Вторник, 03.05.2011, 16:37 | Сообщение # 651 |
Подполковник
Группа: Проверенные
Сообщений: 213
| ребят собрал 8 схему все как написанно и расписанно подключил её к блоку питания от компа и чтото не то сгорел предохранитель я его замкнул и все равно чтото странное лампочка мигнёт и все((( что может быть? на что первое обратить внимание?
|
| |
|
|
| -DimoN- | Дата: Вторник, 03.05.2011, 16:39 | Сообщение # 652 |
|
ну очень злой!
Группа: Модераторы
Сообщений: 950

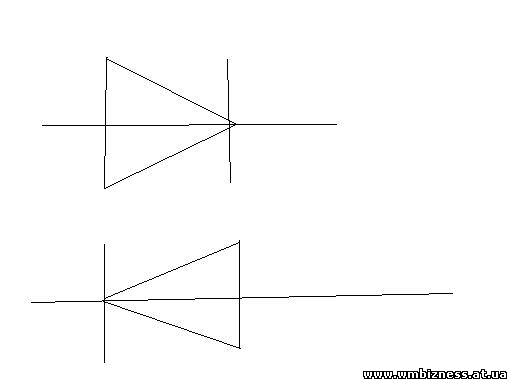

|  верхний - направление по схеме, нижний направлен в другую сторону, тоисть розвернул я его))
Злой модератор!
|
| |
|
|
| -DimoN- | Дата: Вторник, 03.05.2011, 16:41 | Сообщение # 653 |
|
ну очень злой!
Группа: Модераторы
Сообщений: 950
| Kisslotnik давай по порядку где предохранитель сгорел - на схеме или на бп
Злой модератор!
|
| |
|
|
| Kisslotnik | Дата: Вторник, 03.05.2011, 16:43 | Сообщение # 654 |
|
Подполковник
Группа: Проверенные
Сообщений: 213
| на схеме блин вы не представляете как я себе хочу флокатор хнык помогите!!!
Сообщение отредактировал Kisslotnik - Вторник, 03.05.2011, 16:46 |
| |
|
|
| -DimoN- | Дата: Вторник, 03.05.2011, 16:46 | Сообщение # 655 |
|
ну очень злой!
Группа: Модераторы
Сообщений: 950
| Kisslotnik
фотку можеш виложыть сюда платы сверху и с низу?
Злой модератор!
|
| |
|
|
| Kisslotnik | Дата: Вторник, 03.05.2011, 16:47 | Сообщение # 656 |
|
Подполковник
Группа: Проверенные
Сообщений: 213
| нет кнопки чтоб закинуть файл!((
могу в контакт кинуть
|
| |
|
|
| -DimoN- | Дата: Вторник, 03.05.2011, 16:48 | Сообщение # 657 |
|
ну очень злой!
Группа: Модераторы
Сообщений: 950
| кидай) бум розбиратся что горит)
Злой модератор!
|
| |
|
|
| Kisslotnik | Дата: Вторник, 03.05.2011, 16:54 | Сообщение # 658 |
|
Подполковник
Группа: Проверенные
Сообщений: 213
| ок щас!
|
| |
|
|
| -DimoN- | Дата: Вторник, 03.05.2011, 16:57 | Сообщение # 659 |
|
ну очень злой!
Группа: Модераторы
Сообщений: 950
| сразу вопрос транс не забыл подключить?) умножытель пока ненада, ато недай бог шандарахнет
Злой модератор!
|
| |
|
|
| Kisslotnik | Дата: Вторник, 03.05.2011, 17:09 | Сообщение # 660 |
|
Подполковник
Группа: Проверенные
Сообщений: 213
| пробовал и транс подключать и без и за эти проводки что с платы выходят браться можно?
там сколько вольт и ампер?Добавлено (03.05.2011, 18:09)
---------------------------------------------
кста единственное что не так же как на картинке у 8 схемы так это то что у меня резисторы r5-r10 тип лмт такие большие коричневые C7 я поставил как в подписи 47 нф 50 вольт и C5 1нф 2 кв
|
| |
|
|
