САМОДЕЛЬНЫЕ ФЛОКАТОРЫ
|
|
|
|
| Kisslotnik | Дата: Суббота, 30.04.2011, 21:45 | Сообщение # 631 |
Подполковник
Группа: Проверенные
Сообщений: 213
| а почему из за чего такое может быть?
|
| |
|
|
| vvv1 | Дата: Суббота, 30.04.2011, 21:50 | Сообщение # 632 |
Полковник
Группа: Модераторы
Сообщений: 167
| С помощю изменения скважности импульсов изменялся ток потребления, а на МС34063 я немг изменять, возможно попалась мне брачная микруха.
Не люблю пустой разговор
|
| |
|
|
| Kisslotnik | Дата: Суббота, 30.04.2011, 21:52 | Сообщение # 633 |
|
Подполковник
Группа: Проверенные
Сообщений: 213
| а как ты его мог менять? нет нведь никакой крутилки там)))
|
| |
|
|
| vvv1 | Дата: Суббота, 30.04.2011, 22:04 | Сообщение # 634 |
|
Полковник
Группа: Модераторы
Сообщений: 167
|

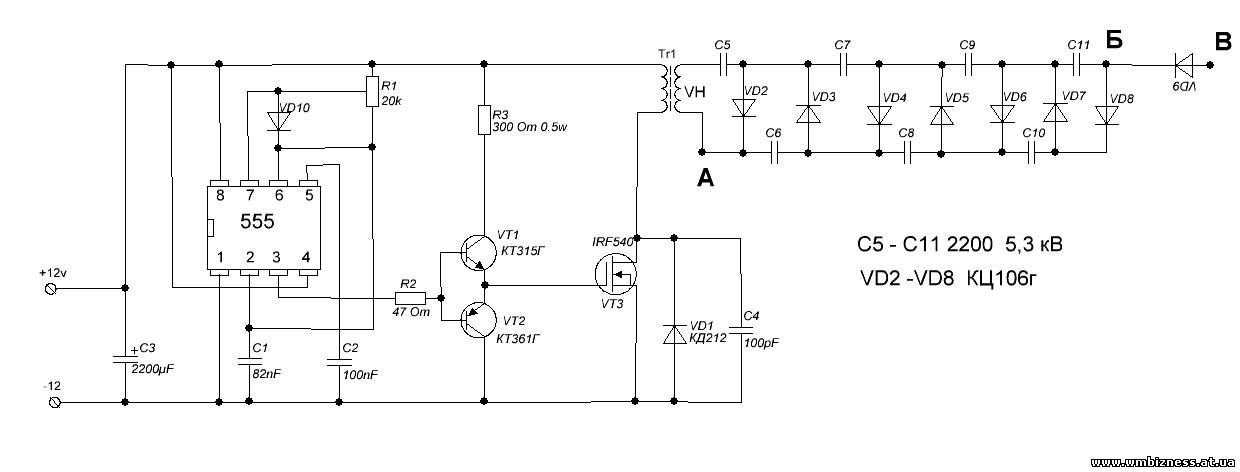

Это моя схема, только в умножителе конденсаторы на большее напряжение.
С помощю R1 меняю скважность, а подборкой конденсатора - частоту.
Не люблю пустой разговор
|
| |
|
|
| Kisslotnik | Дата: Суббота, 30.04.2011, 22:25 | Сообщение # 635 |
|
Подполковник
Группа: Проверенные
Сообщений: 213
| а что зависит во флокаторе от скважности и от этоко кондёра?
как можно сделать регулятор чтоб типо от 40 до 70 кв настраивать! сколько витков у тебя? какой твс?и умножитель тоже с 9 диодов?
|
| |
|
|
| vvv1 | Дата: Суббота, 30.04.2011, 22:47 | Сообщение # 636 |
|
Полковник
Группа: Модераторы
Сообщений: 167
| Quote (vvv1) С помощю изменения скважности импульсов изменялся ток потребления
Скважность и частота влияет на работу ТВС. Выходное напряжение я меняю с помощю изменения напряжения питания в небольших пределах.
Quote (Kisslotnik) какой твс?
У меня уставлен ТВС- 110ЛА
Quote (Kisslotnik) сколько витков у тебя?
Не помню, подбирал экспериментально Все настройки делал с помощю осцилографа
Не люблю пустой разговор
|
| |
|
|
| -DimoN- | Дата: Суббота, 30.04.2011, 23:53 | Сообщение # 637 |
ну очень злой!
Группа: Модераторы
Сообщений: 950
| в схемах которые продают - почти все верно, есть даже полносттю робочие) только там один прикольчик, там на выходе +(положытельное напряжение)!!! я пока еще не в рядах щястливых обладателей флокатора, но ето поправимо)
Злой модератор!
|
| |
|
|
| Kisslotnik | Дата: Воскресенье, 01.05.2011, 00:00 | Сообщение # 638 |
|
Подполковник
Группа: Проверенные
Сообщений: 213
| а как насчет этого!7 пост201
http://wmbizness.at.ua/forum/73-173-9
|
| |
|
|
| -DimoN- | Дата: Воскресенье, 01.05.2011, 00:11 | Сообщение # 639 |
|
ну очень злой!
Группа: Модераторы
Сообщений: 950
| Kisslotnik есле ты нащет ибп для галоген, то пока ниче не могу сказать(
гдето через неделю буду пробовать чтото творить, вот тогда и розберусь что к чему, ато влом шяс твс покупать, доберусь до своих - приступим)
Злой модератор!
|
| |
|
|
| Kisslotnik | Дата: Воскресенье, 01.05.2011, 17:57 | Сообщение # 640 |
|
Подполковник
Группа: Проверенные
Сообщений: 213
| помогите по 8 схеме с5 и с7 какие ставить?? те что на схемеме или которые в подписи?? Добавлено (01.05.2011, 18:57)
---------------------------------------------
и ещё дайте печатную схуму если есть у кого на 8 схему и на умножитель или как они должны быть в картинках? просто не я их буду делать отненсу в киоск и человек вытравит начал на весу собирать нервов не хватило!)) и ещё витков делать 10 как на картинке 15 как на схеме или или 9 как в описание? почему все так не точно расписанно! выж собирали ктото уже?почемуб конкретно не написать?
|
| |
|
|
| -DimoN- | Дата: Понедельник, 02.05.2011, 00:27 | Сообщение # 641 |
|
ну очень злой!
Группа: Модераторы
Сообщений: 950
| http://wmbizness.at.ua/forum/73-173-700-16-1265566302 ты етот пост внимательно читал? там есть и схема, и печятка, по поводу первички могу сказать следующее - чем меньше на ней витков, тем больше напряжения ты снимеш с вторички, но ненада увлекатся думаю 10 - 12 витков будет норма ) все зависит от твс который будеш ставить  скажы какой есть я скажу сколько витков
Злой модератор!
|
| |
|
|
| Kisslotnik | Дата: Понедельник, 02.05.2011, 00:54 | Сообщение # 642 |
|
Подполковник
Группа: Проверенные
Сообщений: 213
| есть тот как на схеме твс 110пц15 с7 тоесть 47нФ 6.3 кв?
|
| |
|
|
| vvv1 | Дата: Понедельник, 02.05.2011, 09:56 | Сообщение # 643 |
|
Полковник
Группа: Модераторы
Сообщений: 167
| Специально вскрыл свой флокатор, у меня 8 витков на ТВС-110ЛА. Думаю что ТВС 110пц15 не будет сильно отличаться, т.к. когда собирал свой, я подключал и ТВС-110ЛА и ТВС 110пц15, существенной разницы я незаметил.
Не люблю пустой разговор
|
| |
|
|
| -DimoN- | Дата: Понедельник, 02.05.2011, 12:03 | Сообщение # 644 |
|
ну очень злой!
Группа: Модераторы
Сообщений: 950
| вв обмотка твс 110пц15 1080 витков
твс 110ла 1200 витков мотать 8 витков на твс 110пц15
Злой модератор!
|
| |
|
|
| Sid | Дата: Понедельник, 02.05.2011, 17:21 | Сообщение # 645 |
Рядовой
Группа: Пользователи
Сообщений: 11

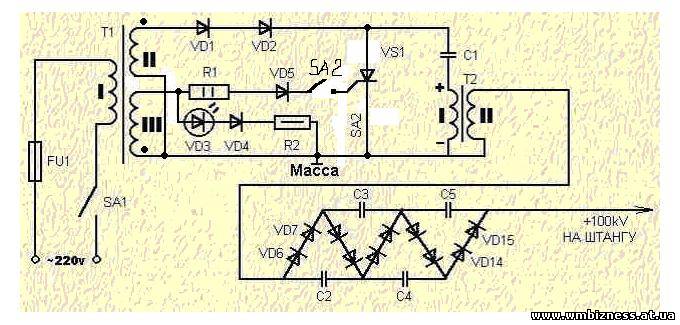

| вот схема, которую просили выложить для моей помощи.... наверное правильно залил.
|
| |
|
|
