САМОДЕЛЬНЫЕ ФЛОКАТОРЫ
|
|
|
|
| ник | Дата: Среда, 03.11.2010, 14:29 | Сообщение # 391 |
Сержант
Группа: Друзья
Сообщений: 20
| Да нет это я в других записях посмотрел просто ни охота было комп включать ночью. Добавлено (03.11.2010, 15:29)
---------------------------------------------
Здравствуйте подскажите а центральную жилу и облетку провода припаиваим вместе к умножителю и можно ли другой провод использовать а то военик ни как найти ни могу?
|
| |
|
|
| Электрик | Дата: Суббота, 13.11.2010, 19:23 | Сообщение # 392 |
Сержант
Группа: Проверенные
Сообщений: 40
| Всем привет я так запчасти с Митрокона и не дождался заказал у других поставщиков. Собрал схему по №4 но увы полная тишина может из за того что ТВС 110 ЛАм использовал вместо 110 ЛА и провода на катушки №1 менял местами радиатор с транзистором аж стал тёплый пока замеры делал. Может кто сталкивался с подобным?
|
| |
|
|
| ник | Дата: Воскресенье, 14.11.2010, 08:03 | Сообщение # 393 |
|
Сержант
Группа: Друзья
Сообщений: 20
| Транс какой использовал на сколь ампер?
|
| |
|
|
| Электрик | Дата: Воскресенье, 14.11.2010, 16:39 | Сообщение # 394 |
|
Сержант
Группа: Проверенные
Сообщений: 40
| Транс ПРТ-А аж 1972 года рождения на 5,4 Ампера с железной дороги с освещения. Выдаёт 14 Вольт на схему поступает где то 11.5 для схемы нормально транзистор должен работать от 9 вольт резисторы использовал ПЭ-50 здоровые, зелёные трубчетые а по схеме надо 5 ватные а я взял 50 думаю запас лишним не будет. Может транзистор сдох каким макером прозвонить и сколько должно выдавать сопротивление само ТВС ?
|
| |
|
|
| Admin | Дата: Воскресенье, 14.11.2010, 18:23 | Сообщение # 395 |
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| Quote (Электрик) Транс ПРТ-А аж 1972 года рождения на 5,4 Ампера с железной дороги с освещения. Выдаёт 14 Вольт на схему поступает где то 11.5 для схемы нормально транзистор должен работать от 9 вольт резисторы использовал ПЭ-50 здоровые, зелёные трубчетые а по схеме надо 5 ватные а я взял 50 думаю запас лишним не будет. Может транзистор сдох каким макером прозвонить и сколько должно выдавать сопротивление само ТВС ?
а транзистор какой использовал? Транса хватает за глаза как и мощности резисторов, я думаю выходная катушка ТВС дохлая, у меня схема заработала с первого раза, но давно это было и всех нюансов неупомню  Quote (ник) Админ покажи пожалуста штангу для флокатора со всех сторон вместе проводом заземления.Добавлено (09.11.2010, 07:11)---------------------------------------------Подскажите в флокаторе на штаге центральная жила плюс или минус?
нету у меня никакого провода заземления, все сделано так как НАПИСАНО В АРХИВЕ!!!
еще больше изделий http://presents.in.ua
|
| |
|
|
| Электрик | Дата: Понедельник, 15.11.2010, 13:24 | Сообщение # 396 |
|
Сержант
Группа: Проверенные
Сообщений: 40
| В том то и дело что ТВС прозванивается 350 Ом а транзюк 2N3055/
|
| |
|
|
| Admin | Дата: Понедельник, 15.11.2010, 16:52 | Сообщение # 397 |
|
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| Quote (Электрик) В том то и дело что ТВС прозванивается 350 Ом а транзюк 2N3055/
так у нее может быть межвитковое замыкание, попробуй другую поставить
еще больше изделий http://presents.in.ua
|
| |
|
|
| Электрик | Дата: Вторник, 16.11.2010, 13:49 | Сообщение # 398 |
|
Сержант
Группа: Проверенные
Сообщений: 40
| Админ а ты не помнишь сколько должно у ТВС сопротивление.
|
| |
|
|
| vvv1 | Дата: Вторник, 16.11.2010, 19:42 | Сообщение # 399 |
Полковник
Группа: Модераторы
Сообщений: 167
| Мерял свою катушку 265 Ом на 110ЛА, Но может быть на другой как у тебя, а под напяжением пробиваться. Того и подкорачивает. Проверять только заменой. Добавлено (16.11.2010, 20:42)
---------------------------------------------
Ещё вопрос. Делал пробное флокирование и в некоторых местах остаются маленькие пятнышки незафлокированные. Какова может быть причина? Клей наносил паралончиком.
Не люблю пустой разговор
|
| |
|
|
| PahaX | Дата: Среда, 17.11.2010, 06:40 | Сообщение # 400 |
Рядовой
Группа: Друзья
Сообщений: 63

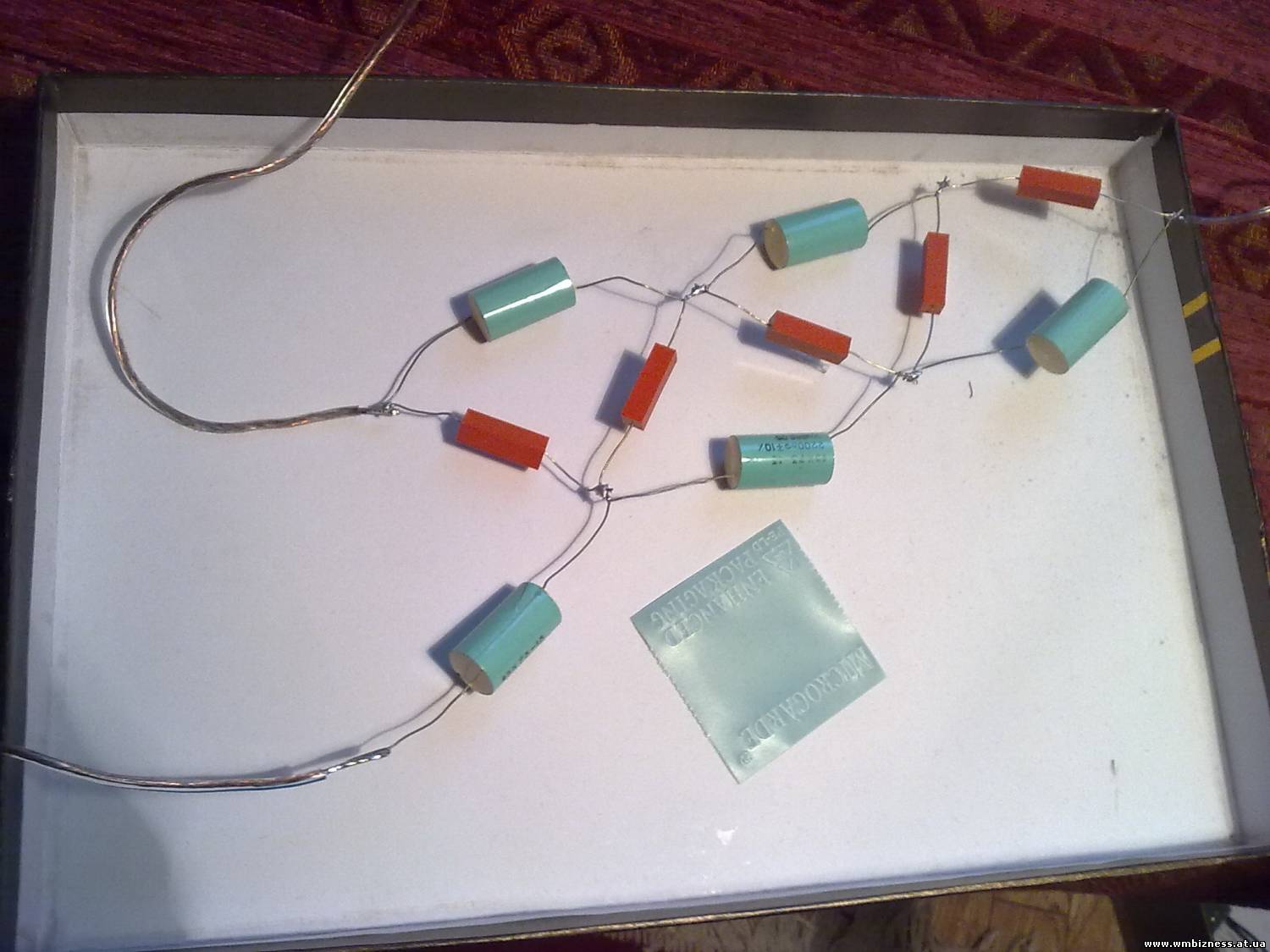

| Привет всем!!! я вернулся!! и не с пустыми руками.. на мой взгляд это простейшая схема....
когда все соберу в корпус отпишусь

|
| |
|
|
| PahaX | Дата: Среда, 17.11.2010, 06:52 | Сообщение # 401 |
|
Рядовой
Группа: Друзья
Сообщений: 63

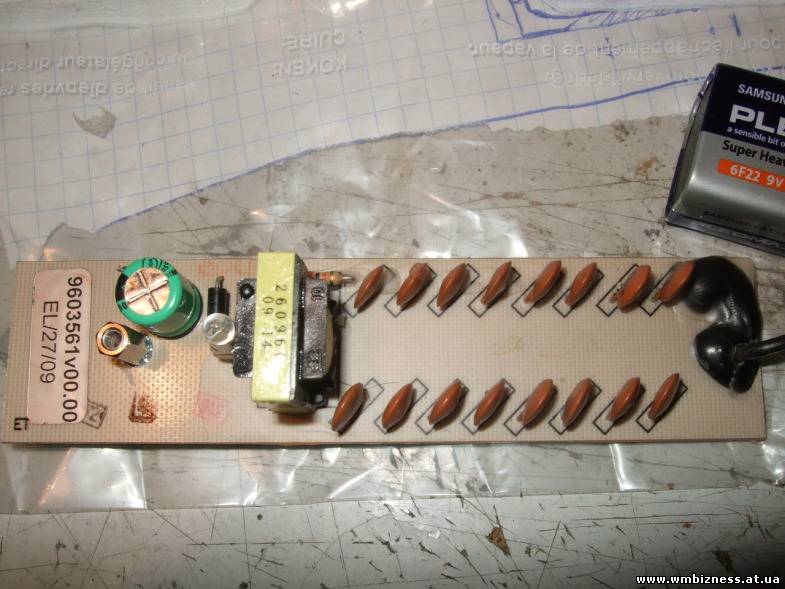

| вот фотки нутра буржуйского флокатора,хочу собрать подобный умножитель,дабы удешевить схему. помогите распознать диоды и кандеры

Сообщение отредактировал PahaX - Среда, 17.11.2010, 06:53 |
| |
|
|
| Admin | Дата: Среда, 17.11.2010, 08:05 | Сообщение # 402 |
|
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| Quote (PahaX) вот фотки нутра буржуйского флокатора,хочу собрать подобный умножитель,дабы удешевить схему. помогите распознать диоды и кандеры
А что удешивлять??? Простой умножитель как и у нас, только запчасти буржуйские, ты лучше схему перерисуй и как сделана штанга, а то по фото ничего не понятно  Quote (vvv1) Ещё вопрос. Делал пробное флокирование и в некоторых местах остаются маленькие пятнышки незафлокированные. Какова может быть причина? Клей наносил паралончиком.
маленькие пятнышки - это очень жирные пятнышки на которые нелег клей
еще больше изделий http://presents.in.ua
|
| |
|
|
| PahaX | Дата: Среда, 17.11.2010, 10:17 | Сообщение # 403 |
|
Рядовой
Группа: Друзья
Сообщений: 63

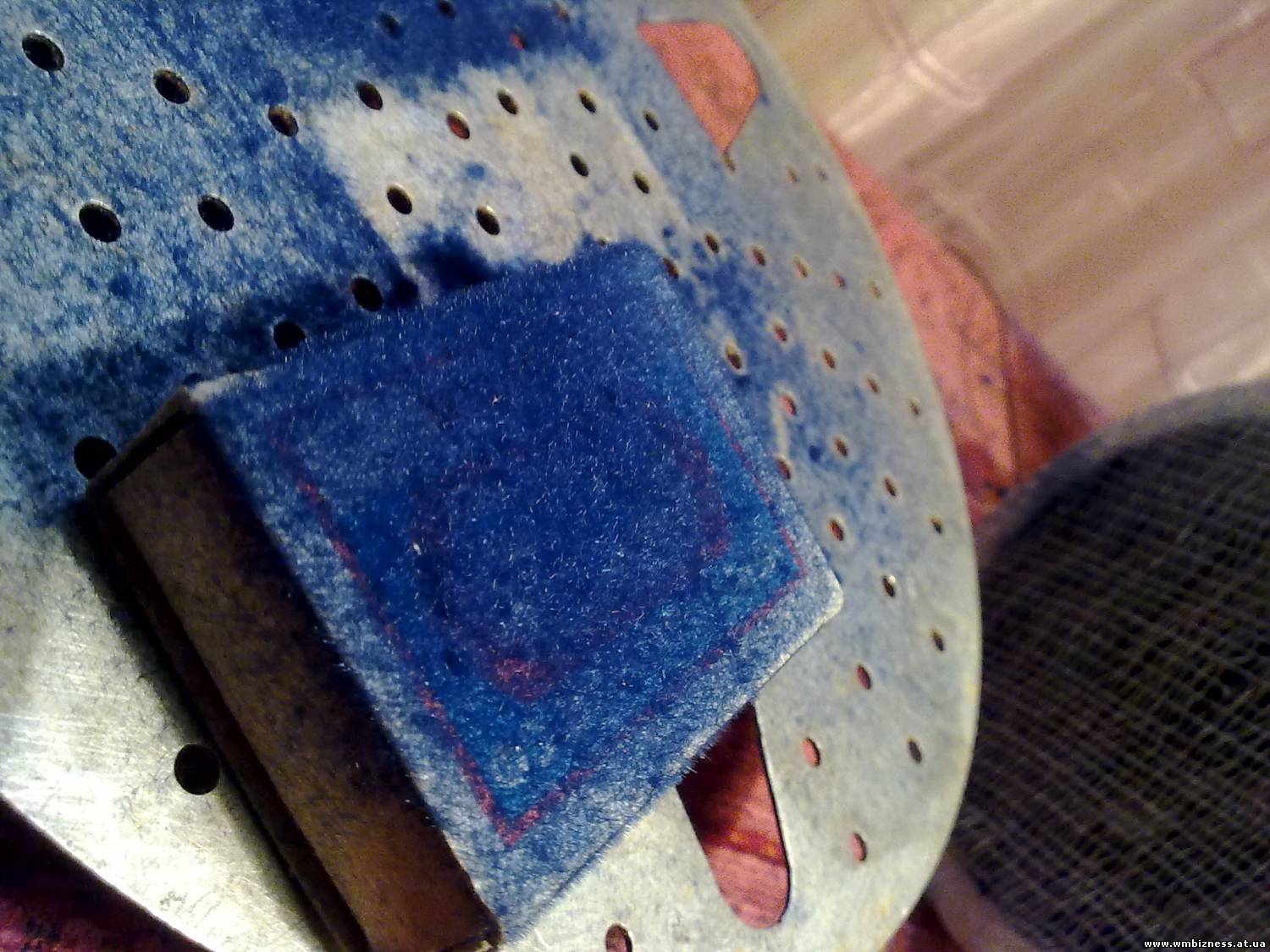

| штанга- это палка и банка из под йогурта  . это самый первый тестовый вариант собранный из подручных материалов. щас пойду в строймаг за пвх трубой для штанги. и умножитель переделаю,нужен побольше,слабо летит флок. массу с ручки штанги кидать на общую массу?
|
| |
|
|
| fakir | Дата: Среда, 17.11.2010, 12:20 | Сообщение # 404 |
Лейтенант
Группа: Проверенные
Сообщений: 65
| Привет всем, PahaX и тебе привет, тоже давно не видел.

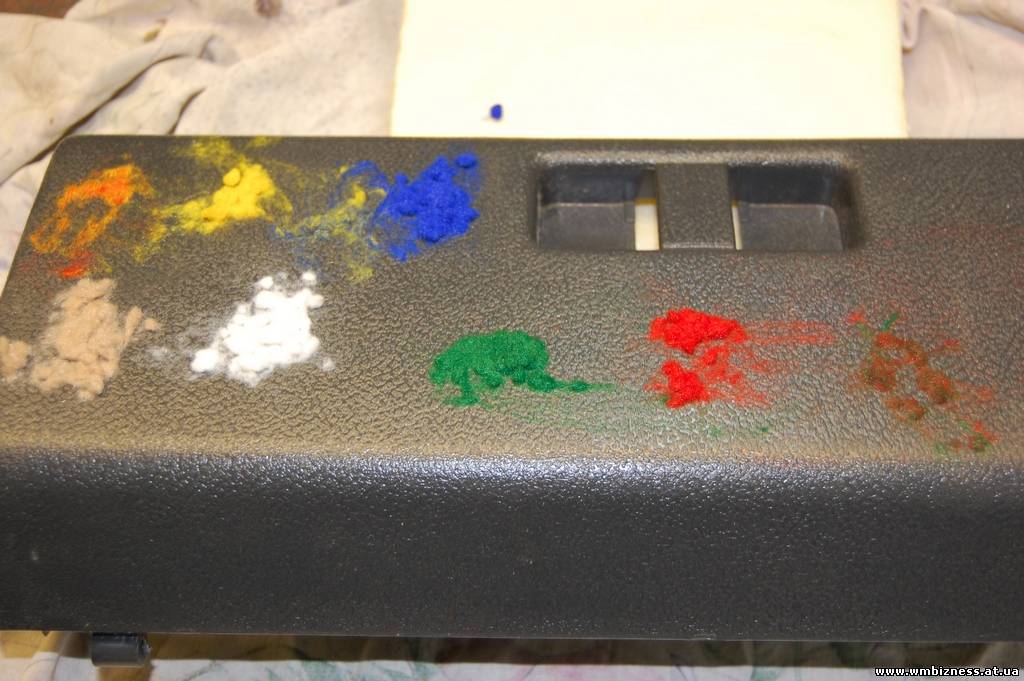

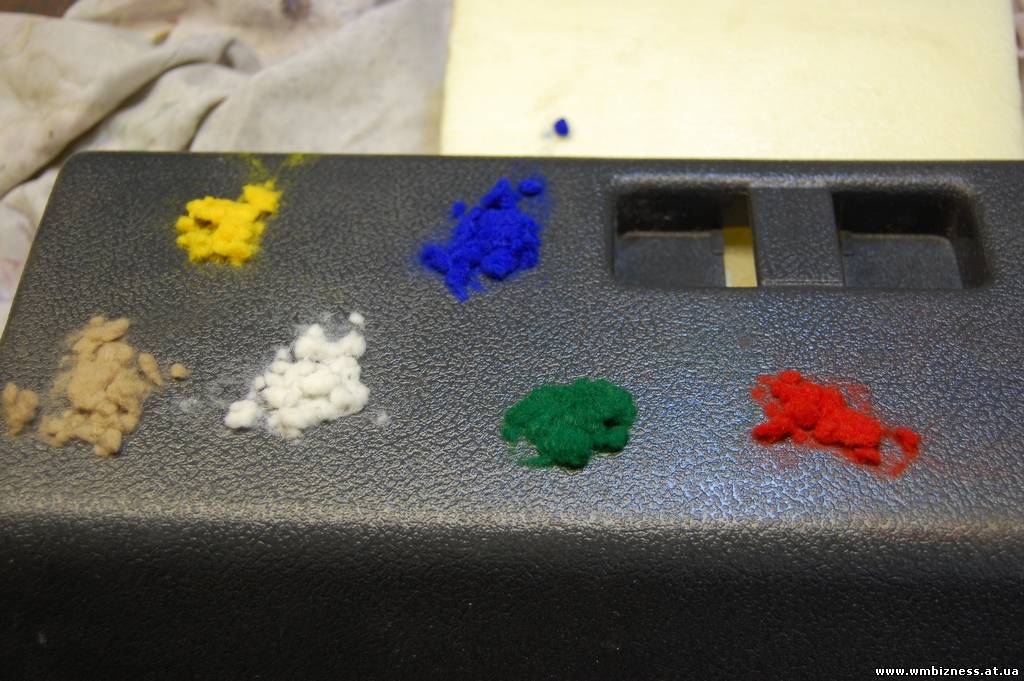

Хочу поделиться, флок Швейцарский мой пришел, 6 цветов. ...красивый ппц.
PahaX, ты давай подетализированней фотки сделай, бум смотреть сие чудо.
Сообщение отредактировал fakir - Четверг, 18.11.2010, 20:35 |
| |
|
|
| Admin | Дата: Среда, 17.11.2010, 18:07 | Сообщение # 405 |
|
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| Quote (PahaX) массу с ручки штанги кидать на общую массу?
да
Quote (PahaX) вот фотки нутра буржуйского флокатора,хочу собрать подобный умножитель,дабы удешевить схему. помогите распознать диоды и кандеры
вообще-то я об этом буржуйском флокаторе говорил, меня интересует его схема и внутриности  Вот и fakir тоже интерестно
