САМОДЕЛЬНЫЕ ФЛОКАТОРЫ
AdminДата: Пятница, 04.12.2009, 19:26 | Сообщение # 1
сенсей сайта
Группа: Администраторы
Сообщений: 1259
Репутация: 21 []
Статус: Offline
.: Дополнительные данные :.
Бог сайта и форума За хорошую посещаемость на форуме За супер посещаемость За Генералиссимуса За помощь народу За супер посещаемость
Друзья если кто-то НЕ УВЕРЕН в своих силах лучше ЭТО НЕ ПОВТОРЯЙТЕ!!!
КАК ИЗВЕСТНО ВЫСОКОЕ НАПРЯЖЕНИЕ ОПАСНО ДЛЯ ЖИЗНИ!!!

angry angry angry angry angry angry angry angry angry angry angry angry angry angry angry angry angry angry angry

Для воздуха пробойное напряжение составляет примерно 3 кВ на 1 мм зазора


еще больше изделий http://presents.in.ua
ssn822Дата: Воскресенье, 28.10.2012, 20:42 | Сообщение # 2911
мастер
Группа: Друзья
Сообщений: 421
Репутация: 22 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За супер посещаемость За Генерал-полковника За помощь народу
транс я мотал на катушке от китайской зажигалке(секционный), очень удобно, зарядил в шуруповерт и через 10 минут транс готов, провод 0.09 пойдет, я мотаю 0.06, только надо потом эпоксидкой залить транс, я сначала "варил" в парафине 20 минут(чтобы внутрь по максимуму проник), потом засунул в шприц и залил эпоксидкой. Умножитель 13 секций - это 13 кондеров (220 пф * 6.3 кв) и 13 диодов, залито все эпоксидкой. И ничего не пробивает. Если на выходе будет хотябы 5 кв, то после 13 секций будет 65 кв, есть ли смысл 10 кв с транса снимать? 70 кв для флокатора - оптимальное напряжение. Для воздуха 1мм равен 1 кв(зависит от многих факторов, например от влажности), но это все примерно.

Добавлено (28.10.2012, 21:42)
---------------------------------------------
LorD как паять множик понятно нарисовано на схеме №8(первые 10 страниц), у меня с первого раза получилось. На картинке ты правильно нарисовал, именно так я делал

LorDДата: Воскресенье, 28.10.2012, 20:56 | Сообщение # 2912
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0 []
Статус: Offline
.: Дополнительные данные :.
Бог форума
ssn822
Спасибо! очень доступно написано, зделаю, обязательно отпишусь.
serg1984gДата: Воскресенье, 28.10.2012, 23:08 | Сообщение # 2913
Генерал-майор
Группа: Друзья
Сообщений: 165
Репутация: 7 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За супер посещаемость За Генерал-майора
поправочка. первичку буду мотать на феррите внутри транса от телека т.к. внутреннее отверстие позволяет это реализовать.
masya9999Дата: Понедельник, 29.10.2012, 18:45 | Сообщение # 2914
Лейтенант
Группа: Друзья
Сообщений: 71
Репутация: 2 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За Лейтенанта
sad sad sad
Ребята помогите пожалуйста... запарился уже.. мозги кипят..
начал собирать схему №8 из Сообщение # 132 ------(((Вот какую схемку накопал в нете, схема не моя но собирать буду ОБЯЗАТЕЛЬНО уже все запчасти собрал, к концу недели думаю вытравить платы. Всем удачной сборки

Упростить и удешевить схему преобразователя можно, если применить специализированную микросхему, которая содержала бы в себе и таймер и цепи управления ключевым транзистором с учетом обратной связи и осуществляла бы контроль перегрузки по току и мягкий запуск. Так вот... маленькая и очень недорогая микросхемка MC34063A все эти функции выполняет.
Кроме всего прочего, управляя частотой преобразователя, можно лишь косвенно регулировать напряжение на выходе. Оставим это бесполезное и чреватое насыщением сердечника занятие и будем регулировать непосредственно напряжение :-), сделав частоту преобразования фиксированной.

С5 установлен номиналом 1нФ, частота задающего генератора около 33кГц.
С7 установлен номиналом 47нФ. Он "эмулирует" нагрузку вместе со светодиодным индикатором.
Первичная обмотка трансформатора содержит 9 витков.)))------------

только вот то что здесь написано противоречит обозначениям на схеме http://pixs.ru/showimage/4112824gif_9076180_6186109.gif
1) здесь написано (в посте№132) что нада ставить микросхему mc34063a, а в схеме что mc34063.. ну и я купил и поставил в схему mc34063
2) непонятно с конденсаторами там (в посте№132) пишет что С5 установлен номиналом 1нФ,
С7 установлен номиналом 47нФ, а на схеме они другого номинала, С5 2200 пф и С7 0,1 мкф..
3) также на печатной плате присутствует С4' http://pixs.ru/showimage/9668463gif_5126521_6185979.gif а на схеме нету етого конденсатора.. есть только С4
4) тож непонятно нащёт катушки L1.. гдето там дальше по теме читал что она необязательний елемент.. и я поставил просто перемичку - правильно ето или нет хз...
5) транзистор VT1 - IRF540N установил вроде правельно но пока без радиатора
6) резистори тоже вроде правельного номинала и тоже вроде на своих местах... вот что у меня получилось http://pixs.ru/showimage/SAM0553JPG_4734446_6186296.jpg

Вот номинали используемых деталей
F1 – Предохранитель 5 А
C1 – електролит 2200 mkF
C2 – 0,1 mkF
C3 – електролит 2200 mkF
C4 – 0,1 mkF
C5 – 2200 pF
C6 – 100 pF
C7 – 0,1mkF
C (в умножителе) – 2200pF 6 kV
R1 – R4 – 0,1 Om
R5 – 22 Om
R6 – 100 Om
R7 – 50 kOm – подстроечн.
R8 – 39 kOm
R9 – 1 kOm
R10 – 10 kOm
VD1 – VD2 – КД 212
VD3 – светодиод из зажигалки белий
VD – КЦ 106 В – в умножителе
DA1 – MC 34063
VT1 – IRF540N
L1 - перемичка

P.S. помогите и не ругайте сильно..
исправте пожалуйста, что там неправельно и наставте на путь истинный cry
cry cry cry cry
leha080Дата: Понедельник, 29.10.2012, 21:39 | Сообщение # 2915
Майор
Группа: Проверенные
Сообщений: 231
Репутация: 6 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За хорошую посещаемость на форуме За супер посещаемость За Майора
ssn822, я смотрю схемка прижилась! как результат ,устраивает?
serg1984gДата: Понедельник, 29.10.2012, 22:10 | Сообщение # 2916
Генерал-майор
Группа: Друзья
Сообщений: 165
Репутация: 7 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За супер посещаемость За Генерал-майора
Quote (masya9999)
P.S. помогите и не ругайте сильно.


обсуждалось и не раз ПОИЩИ в постах с августа по декабрь 2011г
выкинуть: C1 L1 C4 R1 R2 R3 R4 C6 VD1, r10 и vd3 чисто информативные без них тоже работать должно.
соответственно вместо кондёров ничего, резисторы диод и катушку на перемычки

а так всё верно расписал

НО чёта мне помнится она у меня не пошла и ещё у когото. и я остановился на 555 таймере


Сообщение отредактировал serg1984g - Понедельник, 29.10.2012, 22:24
masya9999Дата: Понедельник, 29.10.2012, 22:20 | Сообщение # 2917
Лейтенант
Группа: Друзья
Сообщений: 71
Репутация: 2 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За Лейтенанта
викинуть ето типа вместо них просто перемички поставить???
ssn822Дата: Вторник, 30.10.2012, 07:53 | Сообщение # 2918
мастер
Группа: Друзья
Сообщений: 421
Репутация: 22 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За супер посещаемость За Генерал-полковника За помощь народу
leha080 схемка устраивает, скажу больше - результатом доволен. Но еще надо все в трубу собрать и уже в работе проверить.

Добавлено (30.10.2012, 08:49)
---------------------------------------------
[color=red]Причины и способ подавления звона на затворе полевого транзистора[color=red] - интересная статейка, может кому полезна будет

Добавлено (30.10.2012, 08:53)
---------------------------------------------


Сообщение отредактировал ssn822 - Вторник, 30.10.2012, 07:56
leha080Дата: Вторник, 30.10.2012, 16:47 | Сообщение # 2919
Майор
Группа: Проверенные
Сообщений: 231
Репутация: 6 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За хорошую посещаемость на форуме За супер посещаемость За Майора

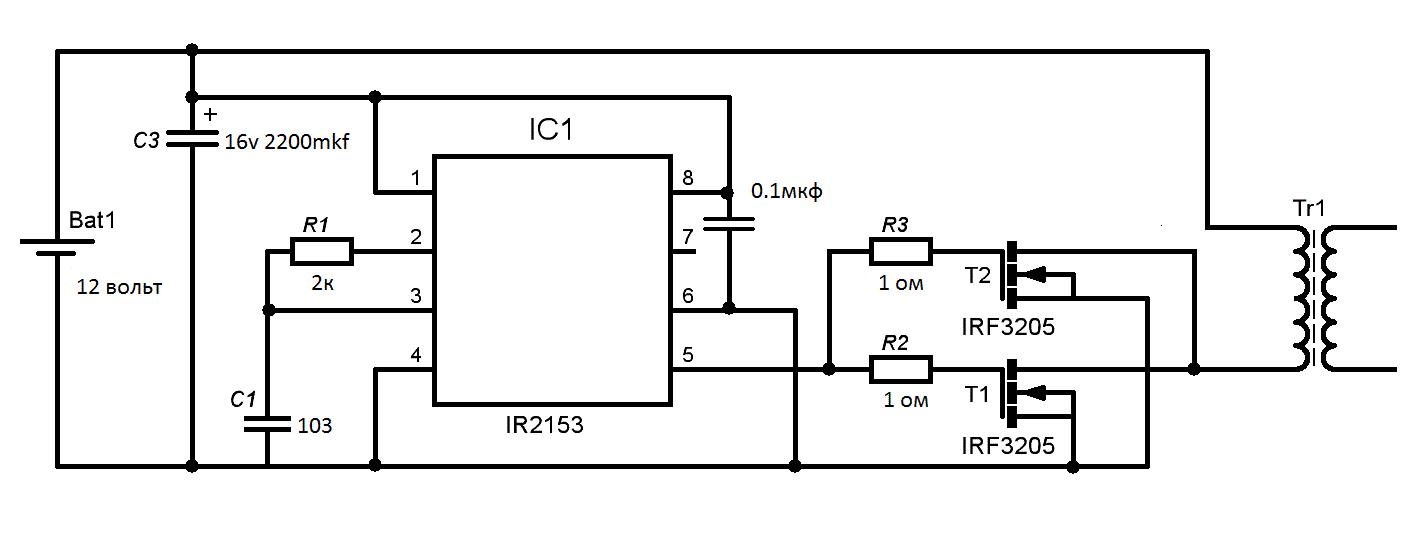

если питание 12 вольт, то можно из схемы убрать R1 , а R2 и R3 можно уменьшить до нуля, хотя я сам не пробывал, но схемы видел,по этому думаю оптимально 1-5ом!!!
по этому схема будет выглядеть так !
Прикрепления: 3449498.gif (16.3 Kb)


Сообщение отредактировал leha080 - Вторник, 30.10.2012, 16:51
ssn822Дата: Вторник, 30.10.2012, 18:27 | Сообщение # 2920
мастер
Группа: Друзья
Сообщений: 421
Репутация: 22 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За супер посещаемость За Генерал-полковника За помощь народу
С3 лучше побольше поставить, не знаю что влияет, но у меня с 4700 мкф искра лучше чем с двумя по 1000мкф(параллельно)
MidWestДата: Среда, 31.10.2012, 20:56 | Сообщение # 2921
Сержант
Группа: Пользователи
Сообщений: 48
Репутация: 0 []
Статус: Offline
.: Дополнительные данные :.
Бог форума За Сержанта
и снова сдрасссте ) идут диоды dd1000 а значит эксперименты продолжаются biggrin как же я долго их ждал

Добавлено (31.10.2012, 21:56)
---------------------------------------------
LorD, я штук десять катушек намотал пока подобрал боле мене а теперь еще и множик соберу и буду еще мотать если не получится то что хочу

LorDДата: Четверг, 01.11.2012, 11:53 | Сообщение # 2922
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0 []
Статус: Offline
.: Дополнительные данные :.
Бог форума
Судя из прочитанных постов возник вопрос: Можно ли для этой схемы (Сообщение # 3141) - намотать транс на феррите диаметр которого 8 мм. Первичную обмотку намотать проводом 0.5 мм. сложеным вдвое, а вторичную обмотку намотать проводом 0.09 мм. 1080 витков?

Если нет, то напишите с какого диаметра проволоки должна быть первичная и вторичная обмотки, и сколько витков.

ssn822 спаял схему которую ты выложил, подключил к трансу который наматывал для старого флокатора, первичка 29 витков, вторичка 5000 витков. транзисторы ужас как гриются, за 30 секунд пальцамы не прикоснуться! В чем может быть причина? у тебя на видео транзисторы вообще без радиатора!

ssn822 еще забыл спросить сколько Ом у тебя на выходе вторичной обмотки? пока не засунул в трубу, замеряй пожалуйста, спасибо


Сообщение отредактировал LorD - Четверг, 01.11.2012, 13:19
ssn822Дата: Четверг, 01.11.2012, 15:49 | Сообщение # 2923
мастер
Группа: Друзья
Сообщений: 421
Репутация: 22 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За супер посещаемость За Генерал-полковника За помощь народу
LorD замерить пока не могу - на работе. Причин может быть несколько: неудачная частота (подстроечным резистором выбираешь режим, когда искра "мягкая" искрит почти неслышно) - это конечно без умножителя. Регулируй число витков первички - ищи оптимальное соотношение, не гонись за слишком длинной искрой. Транзюки стоят как на схеме?. Искришь с множиком или без?(если с множиком, то какая емкость кондеров), какой длины искра? Желательно фото печатной платы, т.к даже разводка играет свою роль

Сообщение отредактировал ssn822 - Четверг, 01.11.2012, 15:53
LorDДата: Четверг, 01.11.2012, 17:19 | Сообщение # 2924
Рядовой
Группа: Пользователи
Сообщений: 12
Репутация: 0 []
Статус: Offline
.: Дополнительные данные :.
Бог форума
Все работает! с 6-ти секций искру чуть не 4 см. получил, боюсь даже припаивать больше smile только катушка греется, надо все-таки первичку добавлять наверняка и подбирать количество витков на вторичной обмотке.

А эта схема, которую я вверху (Сообщение # 3113) выложил тоже работает, но из-за малой частоты пробоя неоновой лампы конденсаторы на умножители недостаточно заряжаются.
Помогите повиситы частоту лапм, я думаю что подбором емкости конденсаторов не на много удастся поднять частоту, может заминиты лампу на некоторое другие элементы?
Схема хороша тем, что не нужно блоков питания на 12В. для флокатора.
И еще, какой длины искра (см.) для флокатора будет нормальная?

Ссылка на видео 10 секций, сорри за качество, снимал на китайский мобильник dry

Такой искры будет достаточно?


Сообщение отредактировал LorD - Четверг, 01.11.2012, 17:53
ssn822Дата: Четверг, 01.11.2012, 18:33 | Сообщение # 2925
мастер
Группа: Друзья
Сообщений: 421
Репутация: 22 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За супер посещаемость За Генерал-полковника За помощь народу
ну так что, проблема решилась? Где ссылка?
