САМОДЕЛЬНЫЕ ФЛОКАТОРЫ
|
|
|
|
| ssn822 | Дата: Вторник, 16.10.2012, 07:26 | Сообщение # 2881 |
мастер
Группа: Друзья
Сообщений: 421
| выкладывай, интересно. Я все фотки с телефона выкладываю. Все-таки решил я в очередном флокаторе на выходе с множика резюк в несколько мегаом повесить. Во многих схемах его встречал, думаю он нужен что-бы лишние амперы убить. Правда когда на столе пробовал. То без резюка искра 3.5 см, а с ним (5 мОм) искры совсем нет - есть только фиолетовое свечение, которое тоже с 3.5 см начинается. Может и не должен флокатор искры пускать.
|
| |
|
|
| -DimoN- | Дата: Вторник, 16.10.2012, 09:49 | Сообщение # 2882 |
ну очень злой!
Группа: Модераторы
Сообщений: 950
| Quote (ssn822) Может и не должен флокатор искры пускать.
ето не прямая его обязанность)
Злой модератор!
|
| |
|
|
| ssn822 | Дата: Вторник, 16.10.2012, 10:17 | Сообщение # 2883 |
|
мастер
Группа: Друзья
Сообщений: 421
| я думаю вы поняли что я имел в виду
|
| |
|
|
| LorD | Дата: Среда, 17.10.2012, 12:04 | Сообщение # 2884 |
Рядовой
Группа: Пользователи
Сообщений: 12
| Всем привет!

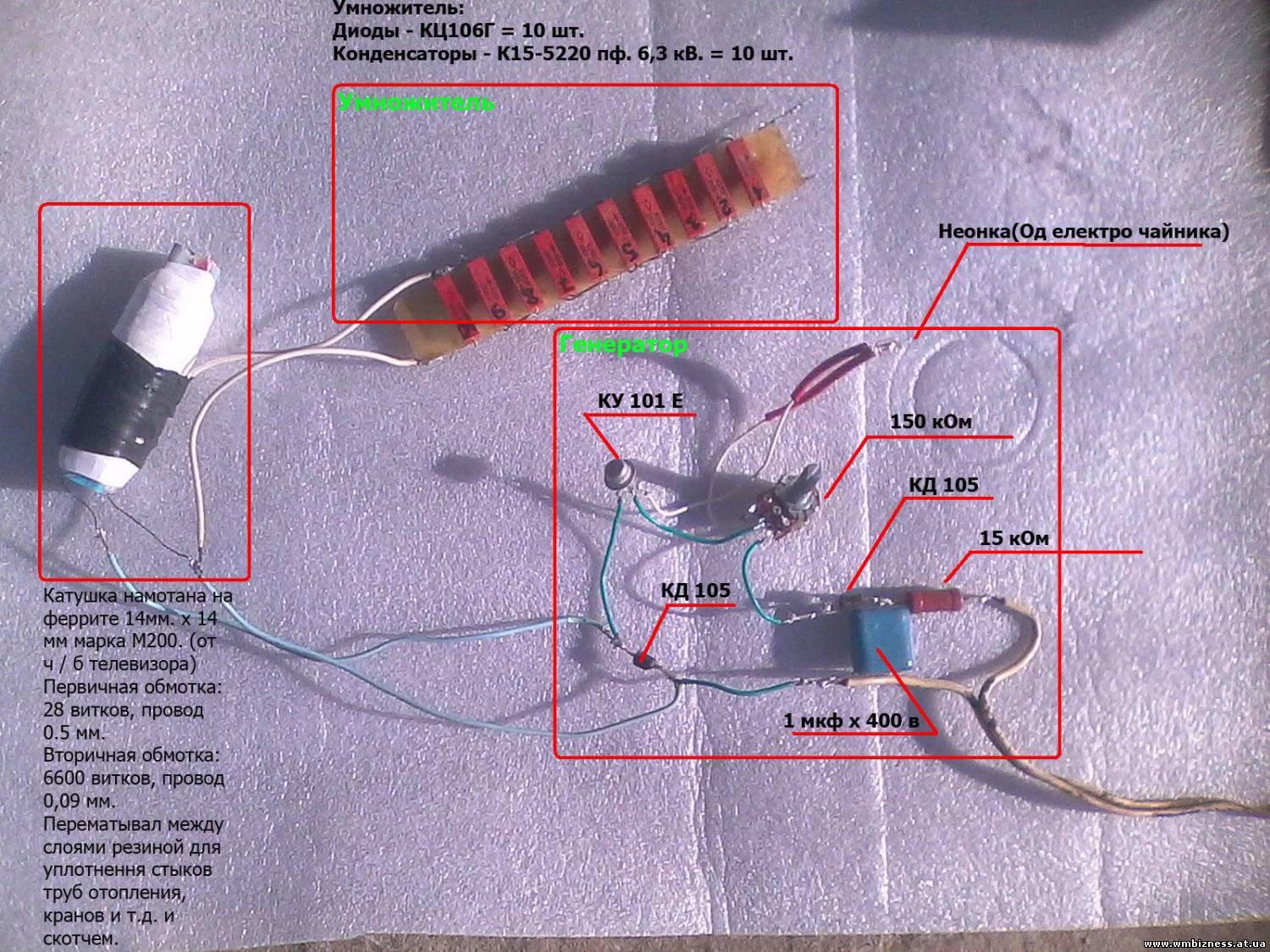

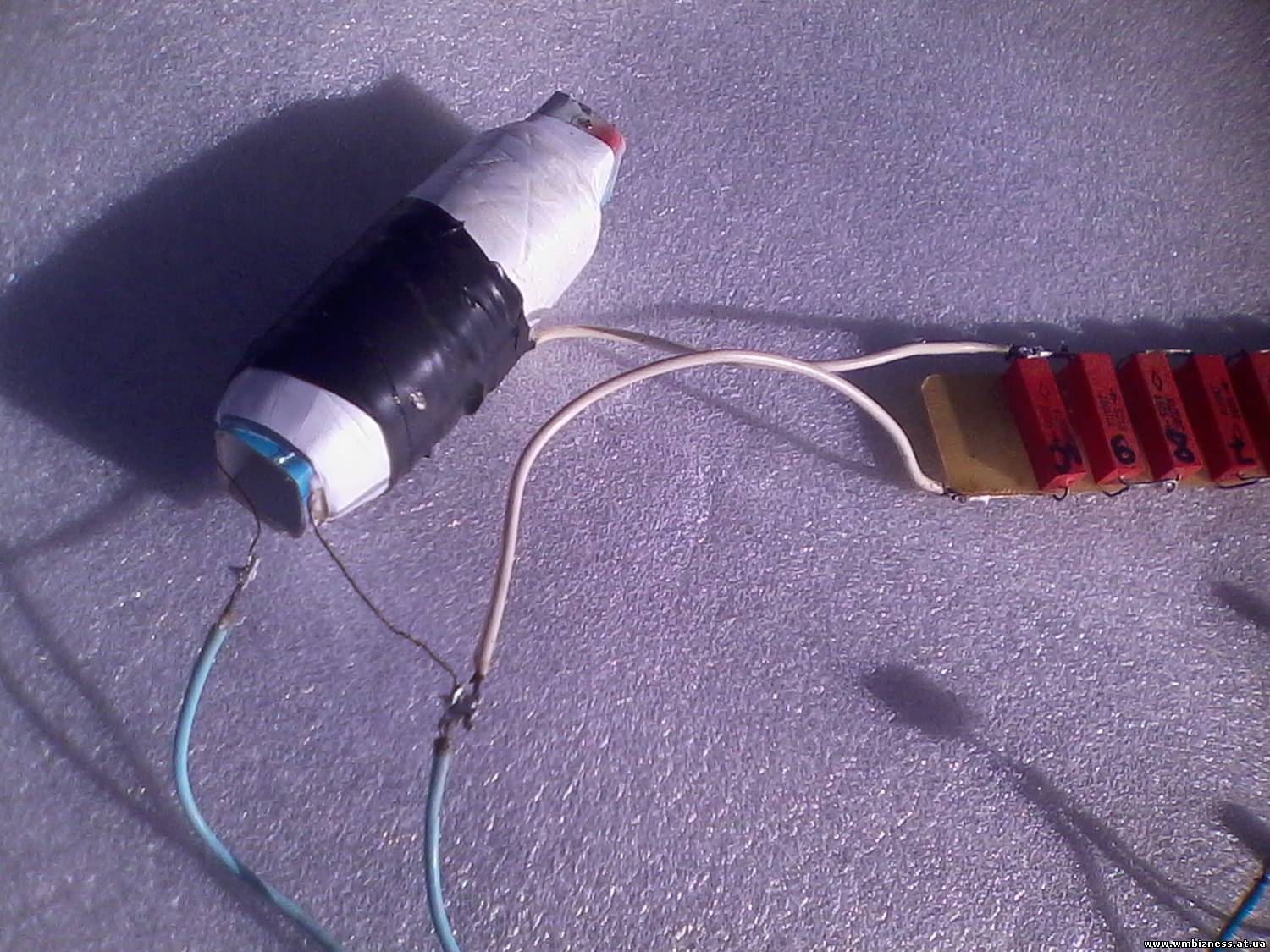

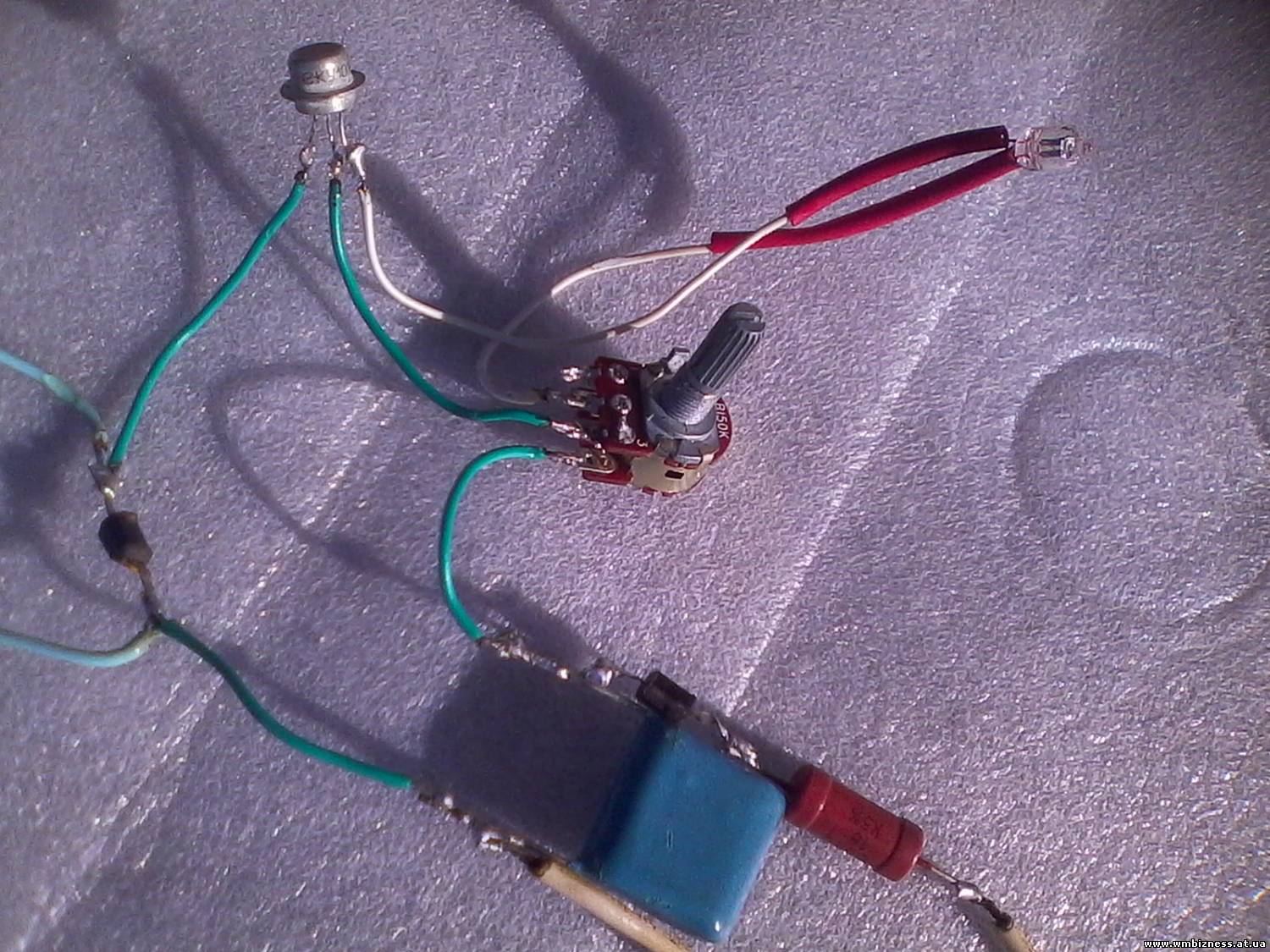

Собрал схему с этого сайта http://flokator-sam.blogspot.com/; долго мучился с генератором (подбором неонки и конденсаторов), но после того как запустил генератор думал все - Эврика, но не здесь это было, намотал трансформатор (катушку на феррите) и подключил, на выходе пробой искры по воздуху примерно 0,5 см. затем спаял умножитель (диоды с конденсаторами) ну и подключил по схеме, а результата "0"  Я уже 3-и катушки на намотал новых и перепаивал умножитель различными сторонами, не работает.
Я особо не силен в электронике, поэтому прошу людей которые в курсе помочь мне, вопрос:
В чем может быть неисправность?
Как проверить работает ли он (может я что-то не так делаю)?
Может на выходе катушки малый ток для разгона умножителя?
Буду благодарен за любую помощь или совет.
Сообщение отредактировал LorD - Среда, 17.10.2012, 12:06 |
| |
|
|
| ssn822 | Дата: Среда, 17.10.2012, 17:55 | Сообщение # 2885 |
|
мастер
Группа: Друзья
Сообщений: 421
| нужны подробные фото твоего генератора, транса и умножителя, а также параметры транса(чем, как и на чем намотан). Надо видеть что обсуждать Добавлено (17.10.2012, 18:55)
---------------------------------------------
чет я на той схеме земли не увидел, без нее она работать не будет, надо землю брать перед С4
|
| |
|
|
| -DimoN- | Дата: Среда, 17.10.2012, 23:53 | Сообщение # 2886 |
|
ну очень злой!
Группа: Модераторы
Сообщений: 950
| Quote (LorD) прошу людей которые в курсе помочь мне
фото в студию, и схему тоже сюда
Злой модератор!
|
| |
|
|
| LorD | Дата: Четверг, 18.10.2012, 14:39 | Сообщение # 2887 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
| Чтобы фотки выложить надо их сначала выгрузить на какой-то сайт а затем ссылки вставлять, формы загрузки файлов здесь нет?
|
| |
|
|
| serg1984g | Дата: Понедельник, 22.10.2012, 09:27 | Сообщение # 2888 |
Генерал-майор
Группа: Друзья
Сообщений: 165

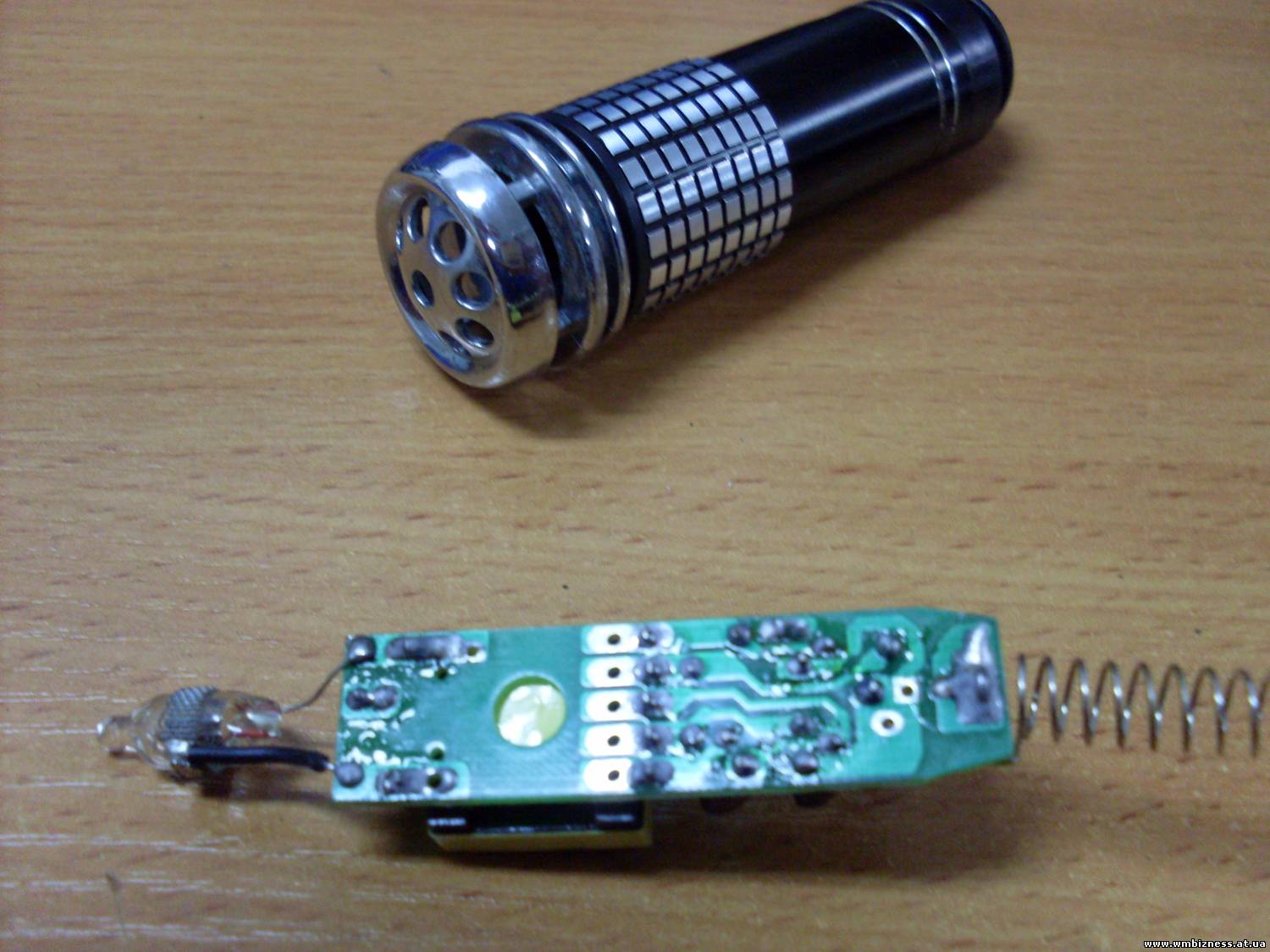

| Привет всем флоководам!!!!! давненько я сюда не заходил всё времени не было. ребяты как у вас успехи в создании генератора с малым потреблением тока кто подскажет? вот заказал себе авто ионизатор в прикуриватель. разобрал и глянул. в первичке стоят два транзистора С945 конденсатор 683 и резюк 40к. трансформатор в первичке две обмотки одна из которых трёх выводная. первая 3.5 ом вторая в сумме 10 ом (две по 5). вторичка 600 ом. к вторичке подсоединён диод с кондёром 101-8кв. и параллельно подключена неонка (ну типа та лампочка которая у нас в чайниках) но только одним выводом, а сама одета на экран который подключен к вторичке.
аппарат начинает работать от 5ти вольт и до 18ти соответственно при увеличении напряжения свечение увеличивается и количество отрицательных ионов возрастает. сие чудо на 12 вольтах потребляет 0.1 а
по сути дела тот же генератор и высоковольтный трансформатор. но подключить к нему умножитель не удалось. сейчас жду киловольтметр чтоб узнать напругу на выходе. у кого есть интерес к этому устройству?
Добавлено (22.10.2012, 10:27)
---------------------------------------------
вот собрал сегодня.
по схеме плазменного шара.
транзистор на радиаторе чуть тёплый. запускается на 10ти вольтах и работает от 6ти до 12ти думаю самый простой вариант для получения искры, но надо думать как регулировать частоту и напряжение

Сообщение отредактировал -DimoN- - Понедельник, 22.10.2012, 23:52 |
| |
|
|
| ssn822 | Дата: Понедельник, 22.10.2012, 16:00 | Сообщение # 2889 |
|
мастер
Группа: Друзья
Сообщений: 421

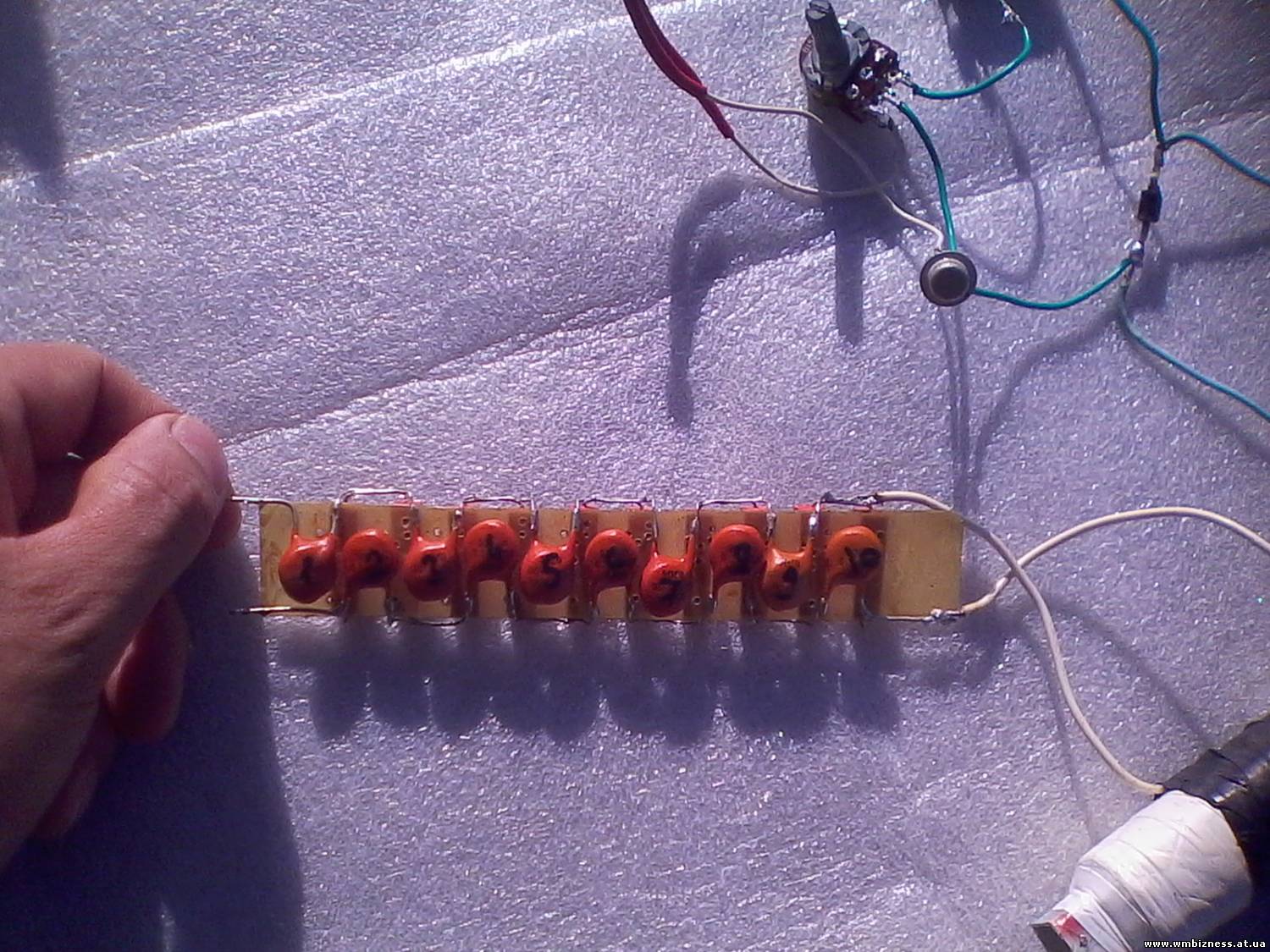

| это у тебя умножитель такой длинный?
|
| |
|
|
| serg1984g | Дата: Понедельник, 22.10.2012, 17:55 | Сообщение # 2890 |
|
Генерал-майор
Группа: Друзья
Сообщений: 165
|  ато
|
| |
|
|
|
|
| serg1984g | Дата: Понедельник, 22.10.2012, 19:33 | Сообщение # 2892 |
|
Генерал-майор
Группа: Друзья
Сообщений: 165
|  смущает общий ноль или минус умножителя с розеткой давно током не било? или у тебя дома на розетках отверстия подписаны где ноль и фаза  или это просто ошибка в схеме а? а? а?  схема простецкая но работа с низковольтными источниками питания безопаснее. Добавлено (22.10.2012, 20:33)
---------------------------------------------
Quote (LorD) Не смог выложить фотки на форум, выдает такую ошибку, пробовал по разному.
попроси админа сделать тебе графу прикрепить файлы
|
| |
|
|
| -DimoN- | Дата: Понедельник, 22.10.2012, 23:30 | Сообщение # 2893 |
|
ну очень злой!
Группа: Модераторы
Сообщений: 950
| Quote (LorD) Не смог выложить фотки на форум
чем смог тем помог, а остальное к Админу!
Злой модератор!
|
| |
|
|
| LorD | Дата: Вторник, 23.10.2012, 09:25 | Сообщение # 2894 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
| Quote (serg1984g) http://flokator-sam.blogspot.com/

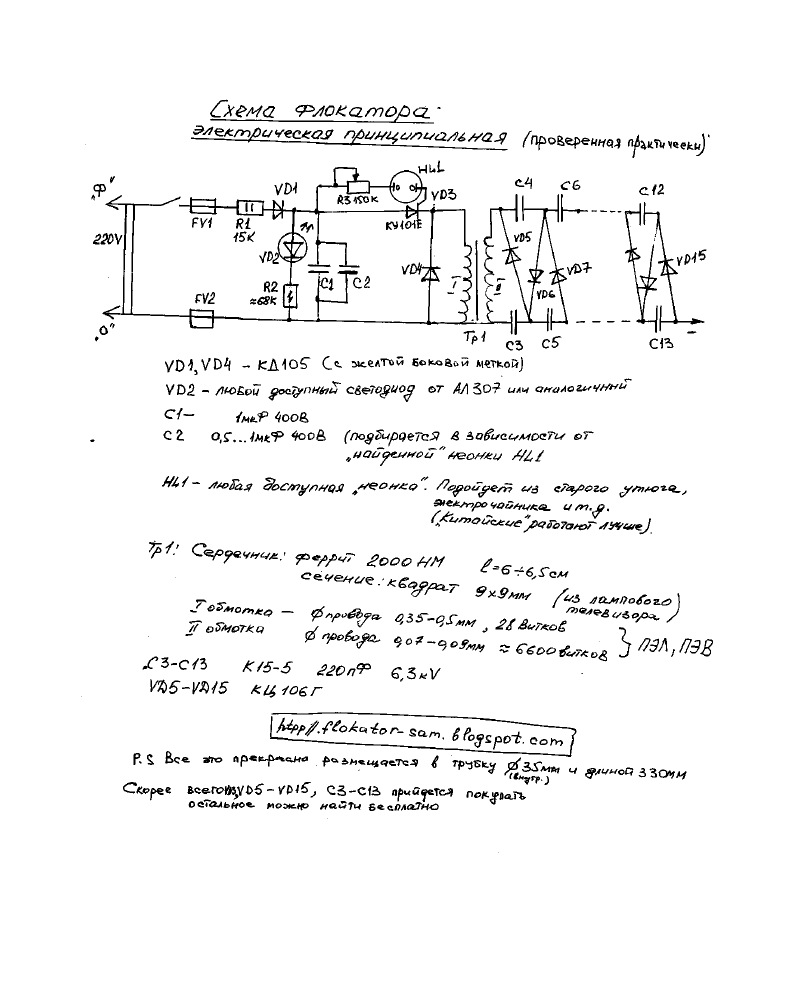

Привет! спасибо за ответ, а может схема с ошибкой, она взята из этого сайта - http://flokator-sam.blogspot.com/ но там все так хорошо описано.
А например можно сделать флокатор с электрошокера, припаять к нему умножитель или пазма-шара?
Quote (-DimoN-)
Тебе Димон также спасибо!
Сообщение отредактировал LorD - Вторник, 23.10.2012, 09:33 |
| |
|
|
| ssn822 | Дата: Вторник, 23.10.2012, 10:08 | Сообщение # 2895 |
|
мастер
Группа: Друзья
Сообщений: 421
| а еще на этом сайте была раньше ссылка для тех кто сам не может или "не получается" купить у автора диск или книгу(уже не помню) Добавлено (23.10.2012, 11:08)
---------------------------------------------
почти каждый начинающий "флокостроитель" хочет сделать флокатор из уже готового агрегата и чтоб попроще, но после не совсем удачных экземпляров понимает, что надо начинать с чистого листа текстолита. Возми любую рабочую схему с этого сайта, а мы тебе поможем
|
| |
|
|
