САМОДЕЛЬНЫЕ ФЛОКАТОРЫ
|
|
|
|
| Sasha_Switch | Дата: Среда, 17.02.2010, 19:23 | Сообщение # 166 |
Сержант
Группа: Проверенные
Сообщений: 47

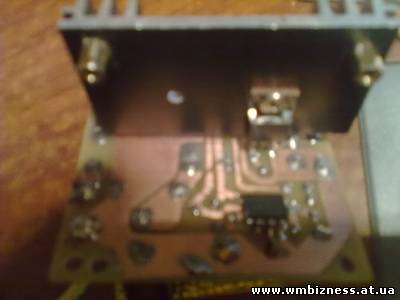

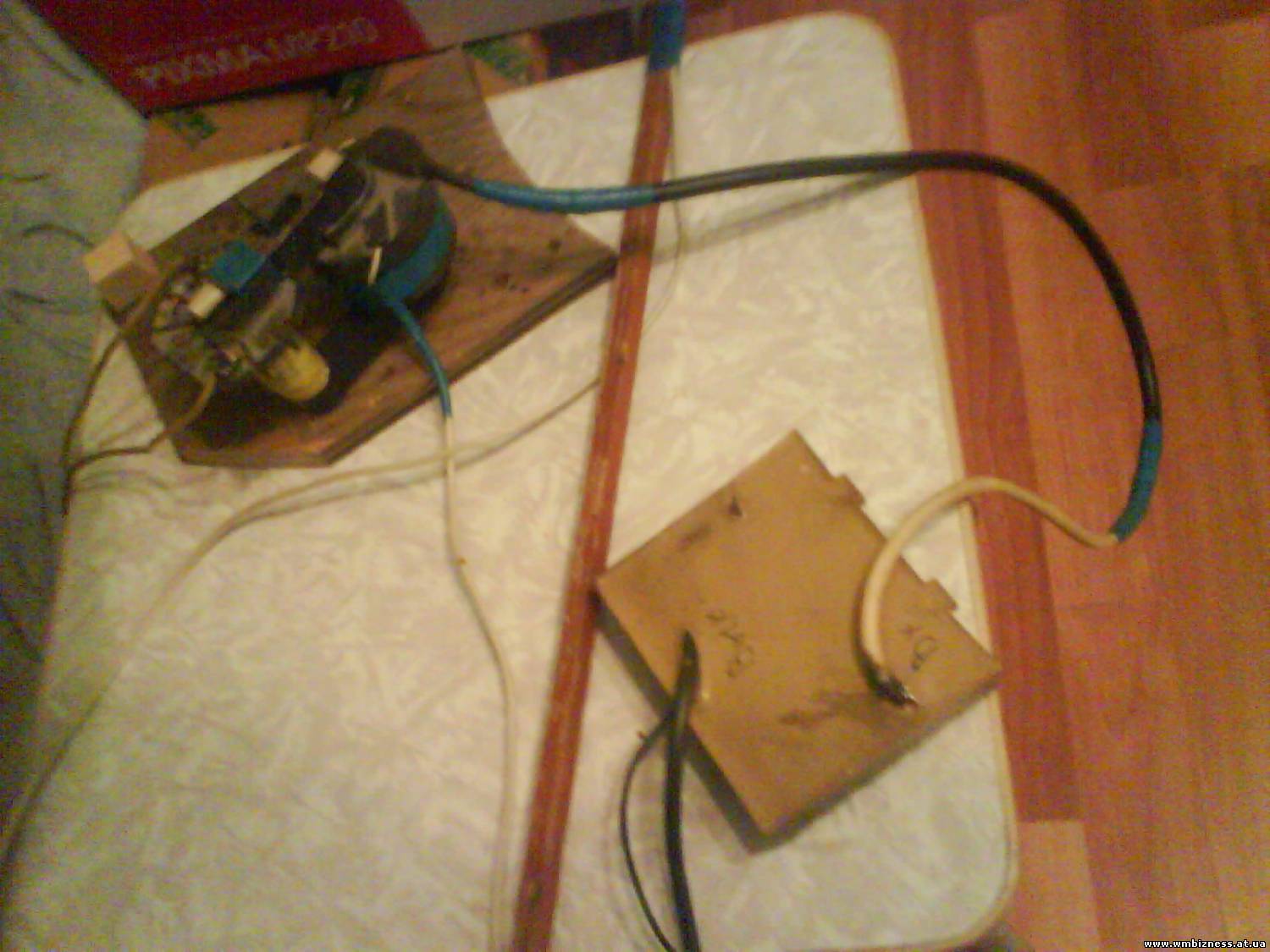

|  вот мое творение перемотал первичку 65витков но искры нет........может много витков для тр-ра для галогенок???
|
| |
|
|
| Dart | Дата: Среда, 17.02.2010, 20:08 | Сообщение # 167 |
Сержант
Группа: Проверенные
Сообщений: 16
| Quote (fakir) Админ, возник вопрос!
Кондер С4 на плате почему-то встречается два раза, что это, как быть???

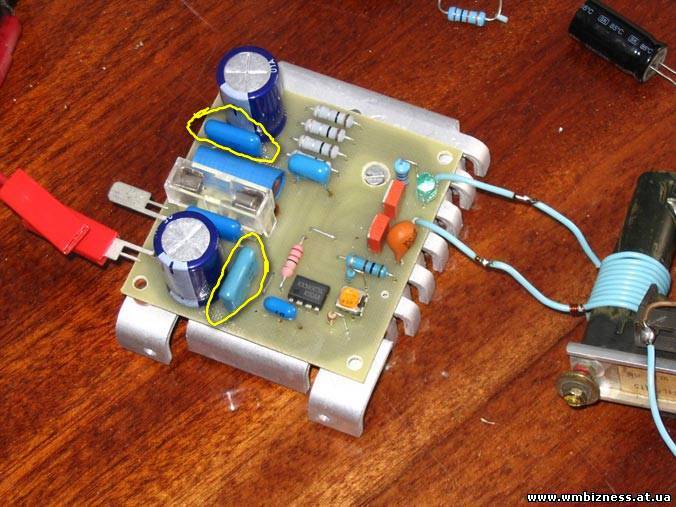

Прикладываю картинку. На ней обозначил "ГЛЮК"
С4 можно поставить влюбое место посмотри по дорожкам.Добавлено (17.02.2010, 21:08)
---------------------------------------------
Quote (Sasha_Switch) вот мое творение перемотал первичку 65витков но искры нет........может много витков для тр-ра для галогенок???

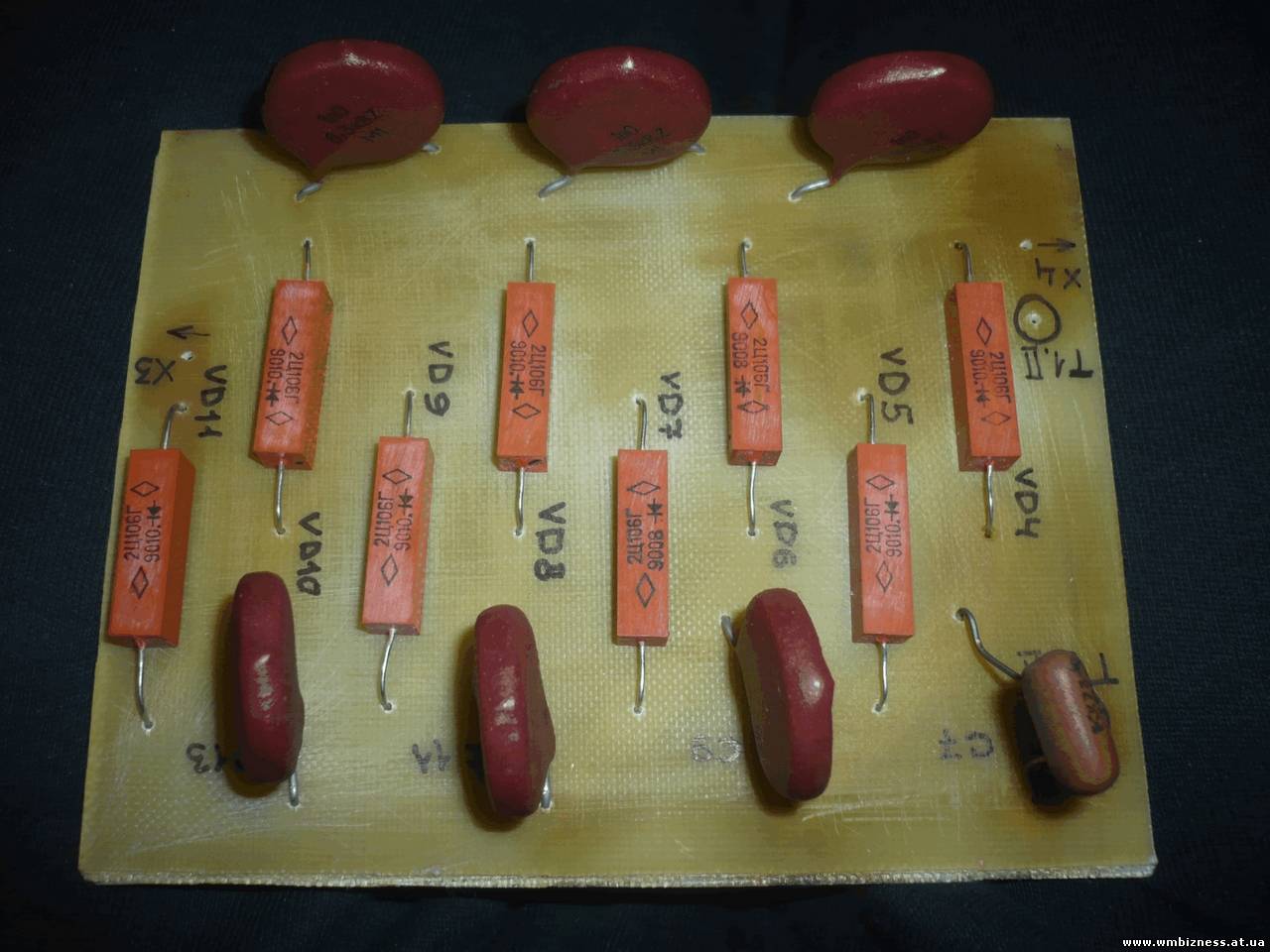

Я делал строчник для схемы №8 на 12V там 9 витков, умножитель кстати тоже оттуда сегодня залил эпоксидкой ,как высохнет проверю макмальное расстояние на котором будет устойчивый разряд.
|
| |
|
|
| fakir | Дата: Среда, 17.02.2010, 20:14 | Сообщение # 168 |
Лейтенант
Группа: Проверенные
Сообщений: 65

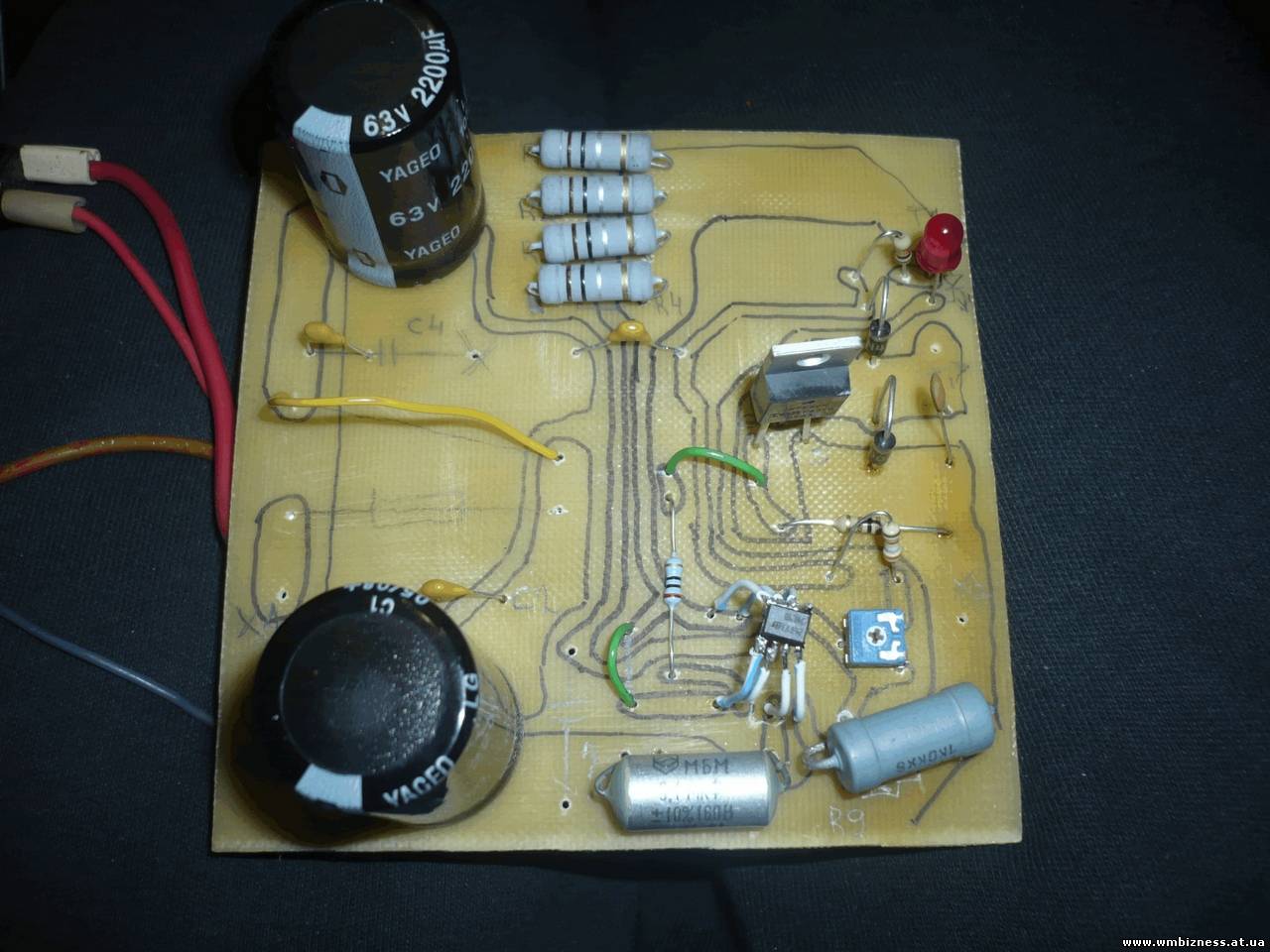

| тогда погляди сюда, они оба впаяны
|
| |
|
|
| Dart | Дата: Среда, 17.02.2010, 21:53 | Сообщение # 169 |
|
Сержант
Группа: Проверенные
Сообщений: 16
| Quote (fakir) тогда погляди сюда, они оба впаяны
Когда я собирал эту схему я пробовал и 1 и 2 никакой разницы.
|
| |
|
|
| fakir | Дата: Среда, 17.02.2010, 22:06 | Сообщение # 170 |
|
Лейтенант
Группа: Проверенные
Сообщений: 65

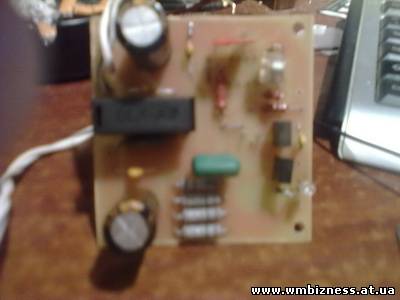

| схемку только дособрал, не работает почему-то..
она у тебя работала? и где она сейчас, по напруге сможем проверить?
|
| |
|
|
| Dart | Дата: Среда, 17.02.2010, 22:48 | Сообщение # 171 |
|
Сержант
Группа: Проверенные
Сообщений: 16
| У меня тоже сразу не запускалась , не открывался транзистор при перемыкании R5 он открывался и схема начинала работать . Сейчас подключить не могу умножитель и строчник залиты эпоксидкой, сохнут.Сопрот перемыкал кратковременно на включенной схеме.
Сообщение отредактировал Dart - Среда, 17.02.2010, 23:06 |
| |
|
|
| Sasha_Switch | Дата: Четверг, 18.02.2010, 06:41 | Сообщение # 172 |
|
Сержант
Группа: Проверенные
Сообщений: 47
|

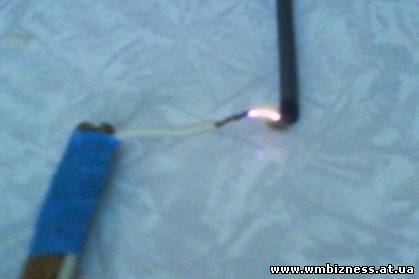

вот моя искра с умножителем мне кажется маловато
|
| |
|
|
| Admin | Дата: Четверг, 18.02.2010, 08:11 | Сообщение # 173 |
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| Sasha_Switch, 1см это приблизительно 30кв, 2,5-3 см должно хватать
еще больше изделий http://presents.in.ua
|
| |
|
|
| Dart | Дата: Четверг, 18.02.2010, 08:33 | Сообщение # 174 |
|
Сержант
Группа: Проверенные
Сообщений: 16
| Quote (fakir) вот моя искра с умножителем мне кажется маловато
УН 9-27 увеличивает напряжение в 3 раза на выоде строчника 9 Кв . Собирай умножитель с большим числом ступеней умножения.
|
| |
|
|
| Sasha_Switch | Дата: Четверг, 18.02.2010, 08:53 | Сообщение # 175 |
|
Сержант
Группа: Проверенные
Сообщений: 47
| Quote (Dart) УН 9-27 увеличивает напряжение в 3 раза на выоде строчника 9 Кв . Собирай умножитель с большим числом ступеней умножения.
у меня ун 8.5/25 но у меня все питается от тр-ра для галогенок а у него очень маленькая частота...отсюда вывод чем больше частота тем больше напряжение для для наших самодельных флокаторов надо минимум частоту 1000Гц, а на выходе строчника на данный момент не 9 кв потому что частоты мало(импульсы слабые идут с тр-ра галогенового)
хоть 220в первичку сделай а в сети 50Гц и все равно малоДобавлено (18.02.2010, 09:53)
---------------------------------------------
А если паралельно зацепить два строчника то что тогда получится? подскажите ,а то у меня завтра день рождения и я хочу его отметить не на больничной койке
Сообщение отредактировал Sasha_Switch - Четверг, 18.02.2010, 08:50 |
| |
|
|
| Sasha_Switch | Дата: Четверг, 18.02.2010, 15:41 | Сообщение # 176 |
|
Сержант
Группа: Проверенные
Сообщений: 47
| Quote (fakir) С наступающим

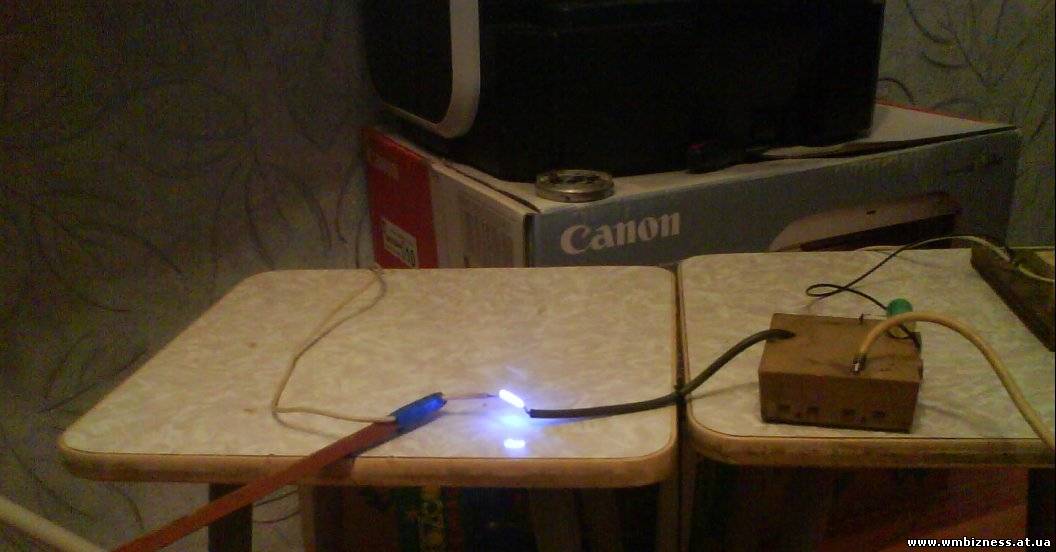

Все я разобрался у меня умножитель был неправильно подключен щас искра очена длинная и устойчивая и еще трещит невозможно
Сообщение отредактировал Sasha_Switch - Четверг, 18.02.2010, 15:49 |
| |
|
|
| fakir | Дата: Четверг, 18.02.2010, 17:02 | Сообщение # 177 |
|
Лейтенант
Группа: Проверенные
Сообщений: 65
| dart - фотки сделай почетче, плз.
|
| |
|
|
| Sasha_Switch | Дата: Четверг, 18.02.2010, 19:02 | Сообщение # 178 |
|
Сержант
Группа: Проверенные
Сообщений: 47
| Вам ни о чем не говорит вот это схема
|
| |
|
|
| fakir | Дата: Четверг, 18.02.2010, 21:13 | Сообщение # 179 |
|
Лейтенант
Группа: Проверенные
Сообщений: 65
| 'электроподжиг это
|
| |
|
|
| PahaX | Дата: Пятница, 19.02.2010, 04:49 | Сообщение # 180 |
Рядовой
Группа: Друзья
Сообщений: 63
|
катушка L1 из 8 схемы на чем мотается и скока витков,да и каким проводом.
скорее всего буду ее тоже собирать.
плату в лэйауте никто не делал под эту схему?
Сообщение отредактировал PahaX - Пятница, 19.02.2010, 05:26 |
| |
|
|
