| Dart | Дата: Вторник, 16.02.2010, 18:54 | Сообщение # 151 |
Сержант
Группа: Проверенные
Сообщений: 16
| Собрал схему №8. Запустил, разряд между электродами 5-6мм. После эксперементов выяснил, транзистор открывается не полностью. Если коротковременно перемкнуть R5 транзиртор открывается, и разряд 15-20мм. Решил что этого мало, нашёл в закромах импульсный БП для галогеновых ламп 70W-11,5V, подключил к строчнику вместо схемы и есть!!! Разряд 25-30мм дальше электрорды разносить не стал, шипит умножитель, надо заливать. Всё стабильно работает, ничего не греется. Если интересно фотки смогу скинуть позже когда выгружу из телефона.
Сообщение отредактировал Dart - Вторник, 16.02.2010, 19:11 |
| |
|
|
| Dart | Дата: Вторник, 16.02.2010, 20:06 | Сообщение # 152 |
|
Сержант
Группа: Проверенные
Сообщений: 16

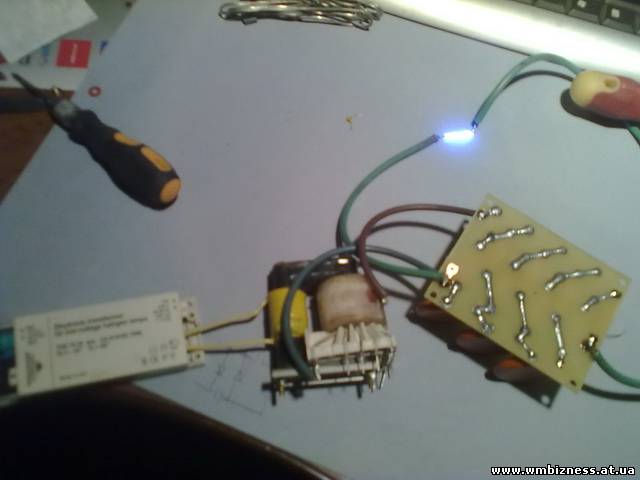

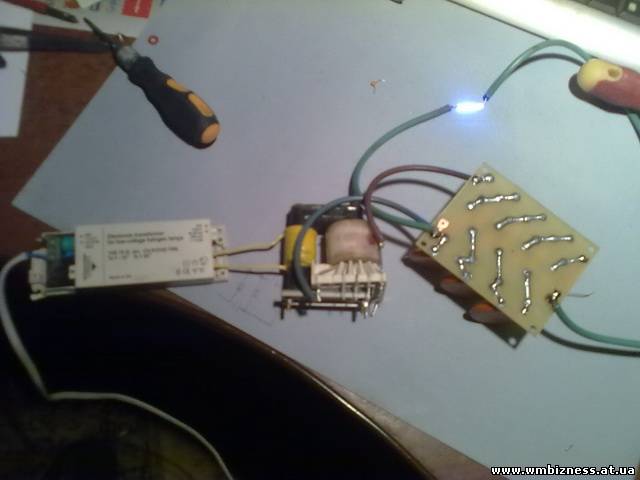

| Вот фотки

|
| |
|
|
| Admin | Дата: Вторник, 16.02.2010, 20:08 | Сообщение # 153 |
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| Quote (Sasha_Switch) Посмотри пост №210 там есть прикрепленый файл вот там схема к моему урвыку как ты выразился вопервых научись уже прикреплять файлы!!! Второе эта схема из архива на главной странице сайта которую все кому надо скачивают, в архиве она правильная, а твоя которую ты повесил, здесь гуляет по интернету уже очень долго и в ней есть ошибки!!!
еще больше изделий http://presents.in.ua
|
| |
|
|
| Dart | Дата: Вторник, 16.02.2010, 20:13 | Сообщение # 154 |
|
Сержант
Группа: Проверенные
Сообщений: 16
| Теперь хочу сделать киловольтметр, чтобы точно знать напряжение. Полез искать схему.
|
| |
|
|
| Admin | Дата: Вторник, 16.02.2010, 20:16 | Сообщение # 155 |
|
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| где-то я читал о нем, сделан был на резисторах, надо будет поискатьу себя в компе или погуглить
Dart, количество витков первички осталось тоже самое? А Вы непробовали эксперементировать с первичкой?
еще больше изделий http://presents.in.ua
|
| |
|
|
| Sasha_Switch | Дата: Вторник, 16.02.2010, 20:40 | Сообщение # 156 |
Сержант
Группа: Проверенные
Сообщений: 47
|
Dart на фотках плохо видно что за белый блок или это трансформатор для галогенок если да то какой.
|
| |
|
|
| Dart | Дата: Вторник, 16.02.2010, 21:41 | Сообщение # 157 |
|
Сержант
Группа: Проверенные
Сообщений: 16
| Quote (Sasha_Switch) Dart на фотках плохо видно что за белый блок или это трансформатор для галогенок если да то какой. Добавлено (16.02.2010, 22:41)
---------------------------------------------
С первичкой не эксперементировал, не знаю как расщитываются трансформаторы на феррите,надо будет почитать и разобраться.
Сообщение отредактировал Dart - Вторник, 16.02.2010, 21:30 |
| |
|
|
| PahaX | Дата: Среда, 17.02.2010, 05:17 | Сообщение # 158 |
Рядовой
Группа: Друзья
Сообщений: 63
| Quote (Admin) Микросхема К561ЛН2 (или К176ЛН2) представляет собой шесть инверторов в одном корпусе. Инвертор - это такой логический элемент, который переворачивает входной сигнал. У него один вход и один выход. Питание подается: минус на 7-ю ножку, плюс - на 14-ю.
вот именно!!! на плате показано положение микрухи. она там стоит вверх ногами! и минус подается в плюс и наоборот.
перевернул! но ниче не произошло,видать микруха уже сгорела........Добавлено (17.02.2010, 06:17)
---------------------------------------------

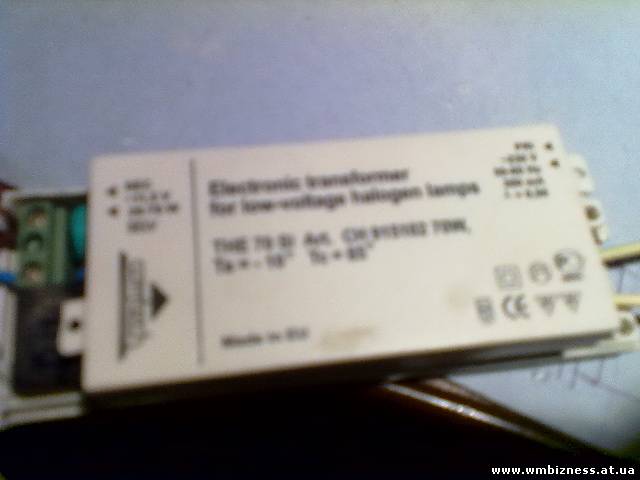

Quote (Dart) Да это блок для галогенок COMTECH THE70SL 230v-300ma на11,5v-20-70W
т.е. ты заменил схему блокои галогенок и заработало??? или это только корпус?
|
| |
|
|
| Admin | Дата: Среда, 17.02.2010, 07:32 | Сообщение # 159 |
|
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| что-то я запарился уже, PahaX, извени дружище я опять напутал "Питание подается: минус на 14-ю ножку, плюс - на 7-ю." На плате все верно сделно. написано неверно!!!
еще больше изделий http://presents.in.ua
|
| |
|
|
| Dart | Дата: Среда, 17.02.2010, 07:34 | Сообщение # 160 |
|
Сержант
Группа: Проверенные
Сообщений: 16
| Это не корпус, это блок питания для галагенок. См. выше.
|
| |
|
|
| Admin | Дата: Среда, 17.02.2010, 07:37 | Сообщение # 161 |
|
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| Штатная высоковольтная обмотка трансформатора (выв.14,15) имеет 1080 витков ПЭВ-2 0,14мм. Измеренная индуктивность вторичной обмотки равна 0,35Гн, сопротивление 110Ом. Первичная, при 10 витках, будет иметь 30мкГн, сопротивлением можно пренебречь. Феррит используется 2000НМС. Между половинками сердечника присутствует немагнитный зазор. По расчетам зазор равен 0,76мм. Если разобрать трансформатор, можно увидеть между половинками магнитопровода два прокладки по (приблизительно) 0,4мм. Эквивалентная магнитная проницаемость получается порядка 210. Сечение магнитопровода 1,82 кв.см, средняя линия 16см. Максимальная индукция для используемой марки феррита равна 0,22Тл. Следует уделить внимание расчету индуктивности первичной обмотки и времени включенного состояния транзистора, т.к. от этих параметров зависит амплитудное значение тока первичной обмотки и величина магнитной индукции. Необходимо избежать насыщения магнитопровода.
Например, при 10 витках в первичной обмотке (индуктивность ~30мкГн) и частоте генератора 5кГц амплитуда тока в первичной обмотке достигает 30А, см. При частоте генератора 15кГц амплитуда тока достигает 12А см. При ограничении индукцией насыщения в 0,22Тл при токе 12А минимальное количество витков первички равно 9-ти. Поэтому, в нашем случае, уменьшать частоту генератора нельзя.
Немного формул для расчетов вышеизложенного.
еще больше изделий http://presents.in.ua
|
| |
|
|
| Sasha_Switch | Дата: Среда, 17.02.2010, 08:15 | Сообщение # 162 |
|
Сержант
Группа: Проверенные
Сообщений: 47
| Добрый день только что шабаркнуло 220в при сборке так сказать флокатора по схеме Dart(a) с помощью тр-ра для галогенок все подключил только вместо строчника катушка зажигания и без умножителя но у меня нет искры хоть тресни. Умножитель обязательно нужен?
Сообщение отредактировал Sasha_Switch - Среда, 17.02.2010, 08:15 |
| |
|
|
| Admin | Дата: Среда, 17.02.2010, 08:37 | Сообщение # 163 |
|
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| да нет, умножитель умножает входящее напряжение, тоесть на его вход должно уже что-то приходить, мне кажется что автокатушку таким образом запустить не удастся  нужна частота а имп блок питания это немного другой принцип работы, схема с архива на главной странице тому подтверждение. Кстати ТВС можно запустить и простым димером (регулятор освещения)!!!  Работоспосбность этой схемы можно проверить если вместо ТВСа подключить простую лампочку
еще больше изделий http://presents.in.ua
|
| |
|
|
| Dart | Дата: Среда, 17.02.2010, 10:21 | Сообщение # 164 |
|
Сержант
Группа: Проверенные
Сообщений: 16
| Я думаю катушку так запустить не получится не та частота,БП выдаёт не 50гц а намного больше не знаю сколько точно не удалось найти данные по БП. Пробуй строчник у меня ТВС-110ПЦ 15-1 первичка 9витков провода в виниловой изоляции д.1,2 мм

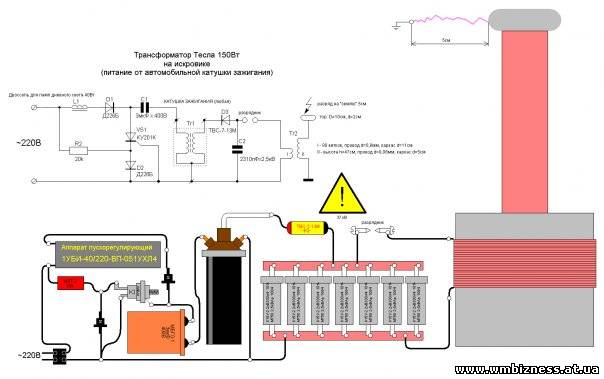

Нарыл вот такую схему с катушкой зажигания
Сообщение отредактировал Dart - Среда, 17.02.2010, 11:10 |
| |
|
|
| fakir | Дата: Среда, 17.02.2010, 17:14 | Сообщение # 165 |
Лейтенант
Группа: Проверенные
Сообщений: 65
| Админ, возник вопрос!
Кондер С4 на плате почему-то встречается два раза, что это, как быть???

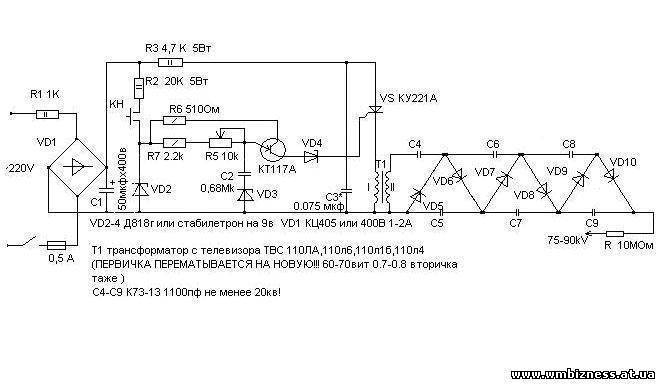

Прикладываю картинку. На ней обозначил "ГЛЮК"
|
| |
|
|
