САМОДЕЛЬНЫЕ ФЛОКАТОРЫ
|
|
|
GR | Дата: Суббота, 05.02.2011, 19:28 | Сообщение # 511 |
Сержант
Группа: Проверенные
Сообщений: 23

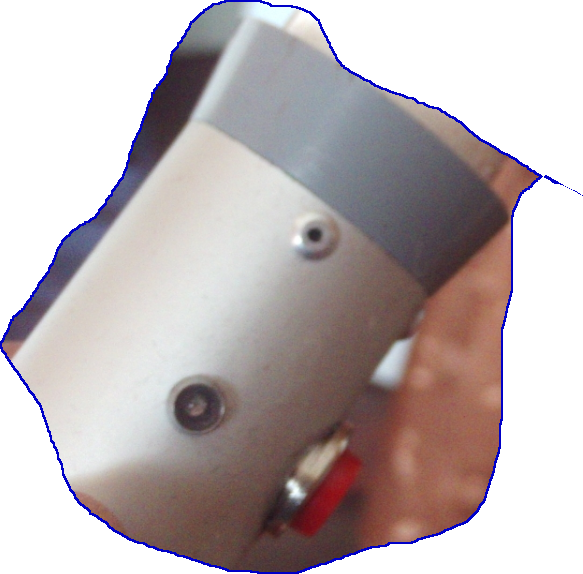

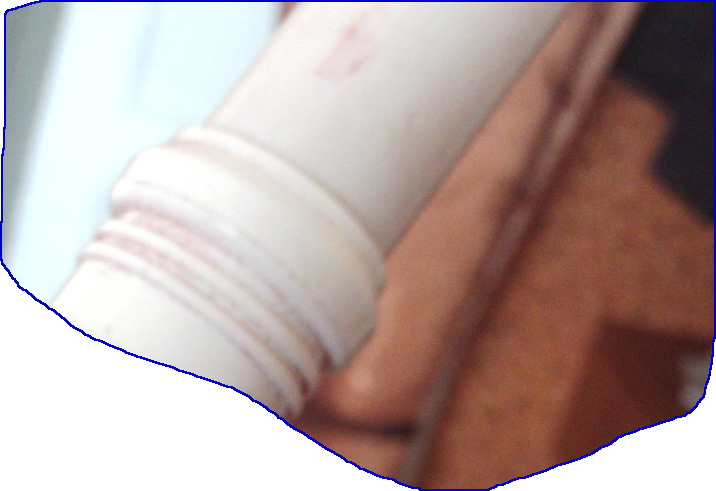

| И ещё к теме по корпусу,ручке: у меня она из канлизационной трубки - а на самой ручке металлизированое покрытие(так и не определил от чего это использовалось) вот выболеюсь промерю тестером сединяется ли металл на ручке с "землёй". результат выложу.Так-же интересная тема по намотке катушки на стержневом феррите,вот токмо какая магнитная проницаемость у феррита от радиоприёмников и от транса ТВC? Добавлено (05.02.2011, 20:28) --------------------------------------------- Quote (myrdyk) вот я робив по цый схемі і все паше Прикрепления: 8902593.jpg(34Kb) вот нашол к этой теме интиресную вещ: http://forum.rcdesign.ru/f21/thread204267.html . A вабче интересует тема : всё в одной ручке,низковольтный БП отдельно. И безопаснее,и проще в эксплуатации.
Сообщение отредактировал GR - Суббота, 05.02.2011, 20:32 |
|
|
|
Alexzp | Дата: Воскресенье, 06.02.2011, 09:38 | Сообщение # 512 |
Сержант
Группа: Проверенные
Сообщений: 7
| myrdyk, Спасибо за ответ !!! Можешь о диммере поподробнее. Схема в предыдущих сообщениях о питании люстры чижевского - генератор на конденсаторе и динисторах! А ты катучку строчником пробовал заменить. Конденсаторы в умножителе 390 пФ 16кВ.Добавлено (06.02.2011, 10:38) --------------------------------------------- + если намотать на стержне ,то у меня все в трарый фен помещатся)
|
|
|
|
GR | Дата: Воскресенье, 06.02.2011, 11:04 | Сообщение # 513 |
Сержант
Группа: Проверенные
Сообщений: 23

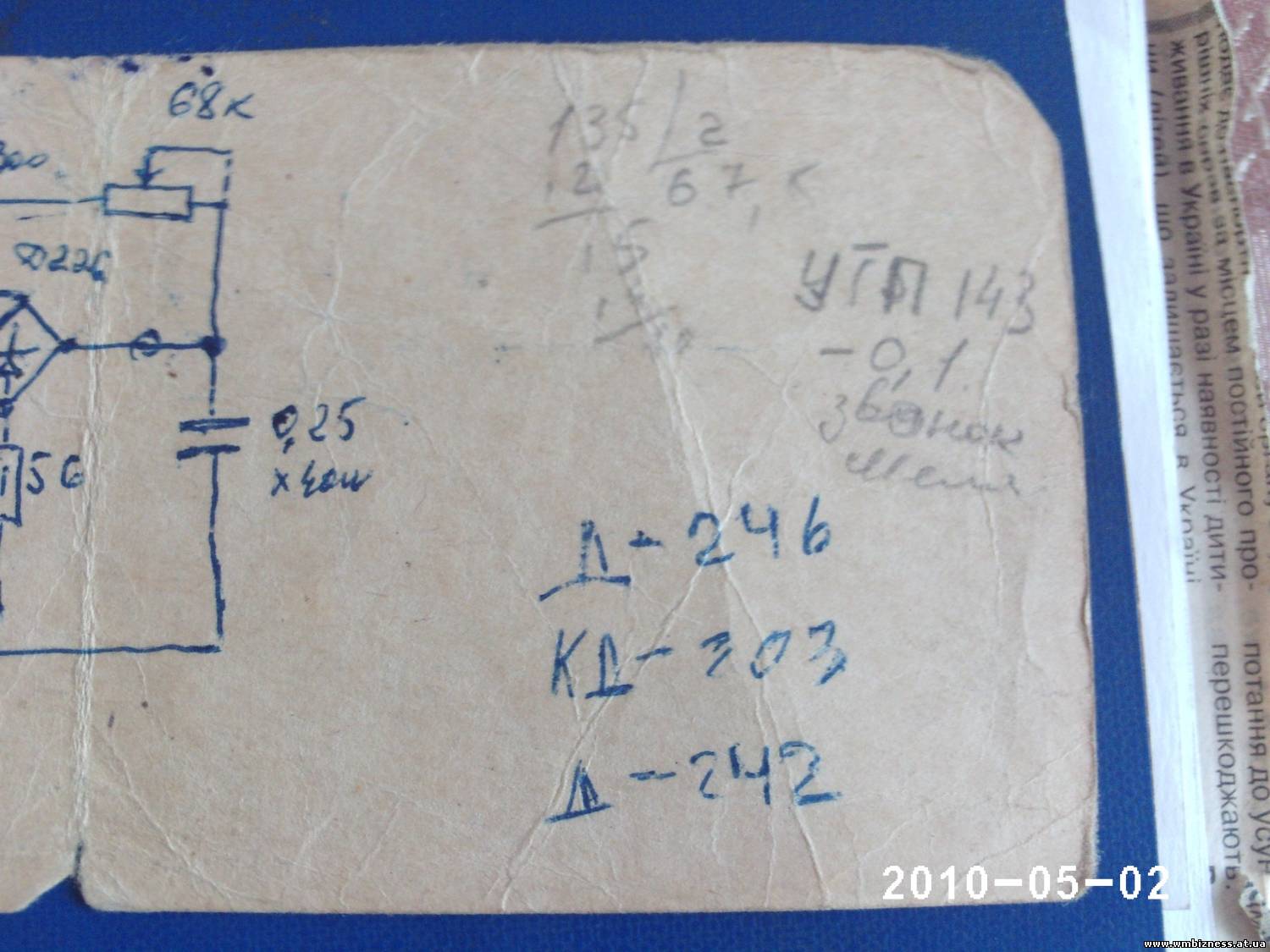

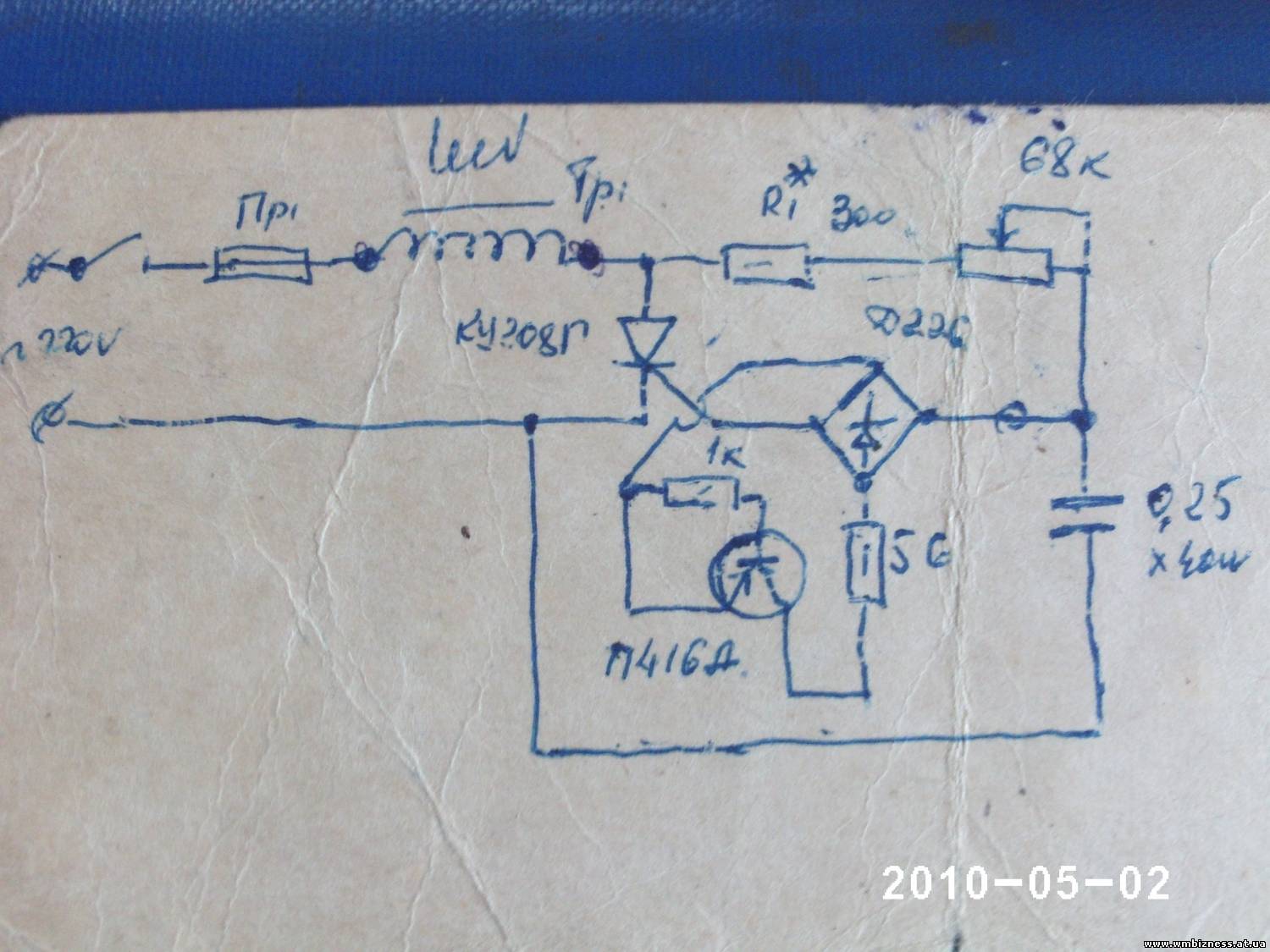

| вот нашол у себя схему опробованную и незаконченный диммер в сборе работает и с индукционной нагрузкой и с асинхронными двигателями, дроссель(обозначенный на схеме ТР1) не подключался,видимо для защиты сети от помех
Сообщение отредактировал GR - Воскресенье, 06.02.2011, 11:08 |
|
|
|
GR | Дата: Воскресенье, 06.02.2011, 11:16 | Сообщение # 514 |
Сержант
Группа: Проверенные
Сообщений: 23
| по флокатору-метализированное покрытие ручки не звонится ни на какие клеммы,на выходе с блока питания - 8,3В
|
|
|
|
vvv1 | Дата: Воскресенье, 06.02.2011, 19:29 | Сообщение # 515 |
Полковник
Группа: Модераторы
Сообщений: 167
| Quote (GR) Всех любителей этого дела приветствую! Вот надыбал в тырнете такой ролик :http://www.youtube.com/watch?v=klMcCTpMdLs&feature=related , очень интересно, может кто знает,что это за генератор? Прикрепления: 0852271.png(359Kb) Такие штуки стоят на кондиционерах, для ионизации воздуха. У меня есть две такие, но запустить немог ни одну. Может сгоревшие были, хотя снял с рабочих кондиционеров, может эта функция на кондиционерах не работала (непроверял).
Не люблю пустой разговор
|
|
|
|
myrdyk | Дата: Воскресенье, 06.02.2011, 19:54 | Сообщение # 516 |
Сержант
Группа: Проверенные
Сообщений: 27
| Quote (GR) очень интересно, может кто знает,что это за генератор? етот генератор мона спокойно купить на ебеє за 10 ує тільки він має на виході 7,5 кВ а нам нада 70!! хіба 10 ступеней умножителя делатьДобавлено (06.02.2011, 20:54) ---------------------------------------------
Quote (Alexzp) Можешь о диммере поподробнее. не из строчником не експеременировал но результат будет тот же только после строчника надо 6-7 ступеней умножителя!!! диммер простой регулятор освещености мона купить в любом магазине по свету http://www.softlex.ru/sovet/untitled3.php
|
|
|
|
Zidane20 | Дата: Вторник, 08.02.2011, 13:13 | Сообщение # 517 |
Рядовой
Группа: Пользователи
Сообщений: 2
| можно в умножителе использовать кондеры разной емкости? я нашел 2 шт 1000 Пф и 4 шт на 2200 Пф... будет работать?
|
|
|
|
myrdyk | Дата: Вторник, 08.02.2011, 18:39 | Сообщение # 518 |
Сержант
Группа: Проверенные
Сообщений: 27
| Quote (Zidane20) можно в умножителе использовать кондеры разной емкости? я нашел 2 шт 1000 Пф и 4 шт на 2200 Пф... будет работать? можна буде робить тільки шоб вольтаж був нормальний якшо із строчніка то на 10 кв мінімум а із катушкі то на 30
|
|
|
|
Zidane20 | Дата: Вторник, 08.02.2011, 19:05 | Сообщение # 519 |
Рядовой
Группа: Пользователи
Сообщений: 2
| спасибо.. а пароль от архива админа может дать кто нибудь?... или файлы скинуть?... плз) Добавлено (08.02.2011, 20:05) --------------------------------------------- а в умножителе если кондеры вместо 6,3 кВ использовать 10 или 15 кВ, коэфициент умножения больше будет? или он зависит только от количества контуров?
|
|
|
|
myrdyk | Дата: Вторник, 08.02.2011, 21:44 | Сообщение # 520 |
Сержант
Группа: Проверенные
Сообщений: 27
| Quote (Zidane20) он зависит только от количества контуров ти спочатку генератор собери або купи готовий диммер називається а доді умножителя роби!!!
|
|
|
|
vvv1 | Дата: Вторник, 08.02.2011, 22:56 | Сообщение # 521 |
Полковник
Группа: Модераторы
Сообщений: 167
| Quote (Zidane20) а в умножителе если кондеры вместо 6,3 кВ использовать 10 или 15 кВ, коэфициент умножения больше будет? или он зависит только от количества контуров? Коэфициент умножения зависит от количества каскадов в умножителе, а вольтаж на конденсаторе обозначает на какое максимальное напряжение он расчитан, от ёмкости конденсатора зависит мощность ( не напряжение) умножителя. в вашем случае Quote (Zidane20) можно в умножителе использовать кондеры разной емкости? я нашел 2 шт 1000 Пф и 4 шт на 2200 Пф большую роль не сыграет.
Не люблю пустой разговор
|
|
|
|
Alexzp | Дата: Четверг, 10.02.2011, 22:39 | Сообщение # 522 |
Сержант
Группа: Проверенные
Сообщений: 7
| Zidane20, почитай мои сообщения о расчете умножителя!!! если коротко то: - кандеры заряжают до двойного напряжения на выходе с трансформатора если макс 6.3 - на выходе с транса должно быть 3.15,НУ И соответственно количество каскадов больше - 100кВ/6.3кВ(макс напр.)=15 пар - 30 кондеров, у меня 100/15=6-7 пар - напряжение зависит от емкости!!!!! при маленькой емкости нужно увеличивать частоту!!!В сообщениях есть формула!!!!! АУ НАРОД ПОЧЕМУ НИКТО НЕ МОЖЕТ ПОСЧИТАТЬ!!! Я ЖЕ ПРЕДЛАГАЛ СОЗДАТЬ МЕТОДУ ПО СОЗДАНИЮ!!!!!! НИКАКОЙ РЕАКЦИИ((((( нЕУЖЕЛИ НИ У КОГО НЕТ ЗНАКОМЫХ КТО ПОДСКАЖЕТ РАСЧЕТ ТРАНСА НА ФЕРРИТОВОМ СЕРДЕЧНИКЕ!!!! ОСТАЛЬНОЕ БЕРУ НА СЕБЯ!!!!! аДМИН ВООБЩЕ ПРОПАЛ(((((
Сообщение отредактировал Alexzp - Четверг, 10.02.2011, 22:43 |
|
|
|
Admin | Дата: Среда, 16.02.2011, 14:57 | Сообщение # 523 |
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| Друзья для обсуждения флока и клея давно уже создана другая ветка!!! Так что все посты которые не относятся к сборке флокатора будут удалены без предупреждения так что извените!!! вот ссылка для обсуждения флока http://wmbizness.at.ua/forum/83-181-1
еще больше изделий http://presents.in.ua
|
|
|
|
myrdyk | Дата: Среда, 16.02.2011, 21:03 | Сообщение # 524 |
Сержант
Группа: Проверенные
Сообщений: 27

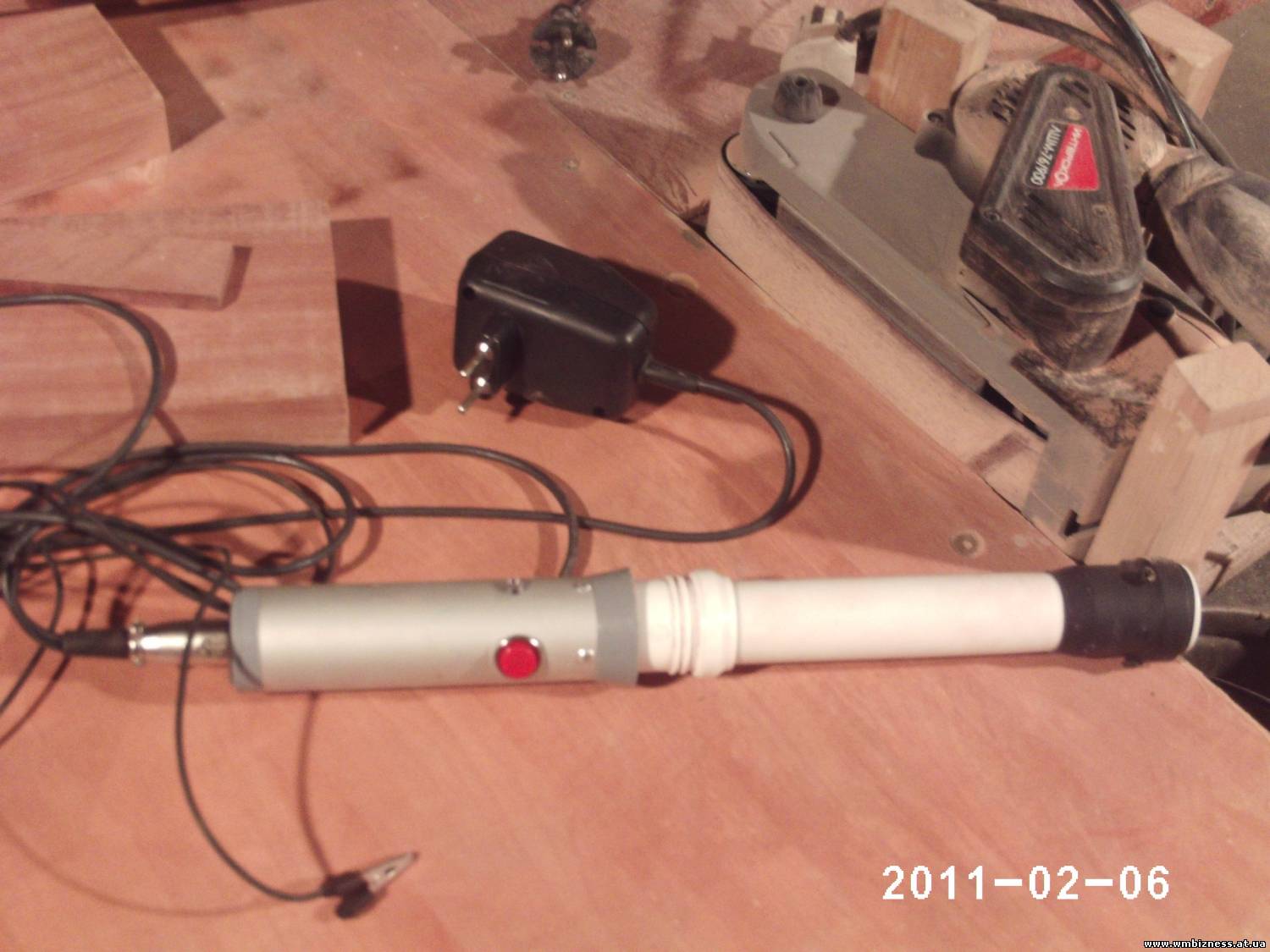

| вот який вийшов в сборе флокатор!!!
|
|
|
|
|
