САМОДЕЛЬНЫЕ ФЛОКАТОРЫ
|
|
|
|
| Sasha_Switch | Дата: Вторник, 23.02.2010, 09:58 | Сообщение # 211 |
Сержант
Группа: Проверенные
Сообщений: 47
| Всё таки придется раскошелиться и купить настоящий флокатор и выложить здесь схему я не жадный
|
| |
|
|
| Admin | Дата: Среда, 24.02.2010, 08:29 | Сообщение # 212 |
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| Quote (Sasha_Switch) Всё таки придется раскошелиться и купить настоящий флокатор и выложить здесь схему я не жадный
я думаю разобратьего без повреждения не удастся  Quote (dimamukhin2709) А надо вторичку садить на минус схемы ? На схеме 4 и 5 вторичка "развязана" от схемы управления ! Admin , что скажешь ?
нет ненадо, самая простенькая схема №4 завелась у меня с первого раза
еще больше изделий http://presents.in.ua
|
| |
|
|
| dimamukhin | Дата: Среда, 24.02.2010, 15:59 | Сообщение # 213 |
Майор
Группа: Проверенные
Сообщений: 9
| fakir , а какой марки конденсаторы ты используешь в http://wmbizness.at.ua/forum/73-173-811-16-1266440783 Нигде не могу найти ! fakir,  Есть K15-5 на 6.3 кВ (подойдут, если последовательно два по 2200pF на 6.3кВ) ? Собрал 5 схему (только управляющую часть .
Все прекрано работает , только переменный уменьшил до 50кОм. Генерирует от 15 Hz до 86kHz.
Сообщение отредактировал dimamukhin - Среда, 24.02.2010, 16:00 |
| |
|
|
| fakir | Дата: Среда, 24.02.2010, 16:55 | Сообщение # 214 |
Лейтенант
Группа: Проверенные
Сообщений: 65
| Quote (dimamukhin) fakir , а какой марки конденсаторы ты используешь
мне кажется пофигу какая марка, главное емкость не меньше 1000пф и напряжение >=6.3кв
И чтоб не гнилые были ( не очень старые или проверенные  ) Добавлено (24.02.2010, 17:51)
---------------------------------------------
Quote (Dart) Quote (Sasha_Switch)
но у Dart работает же!
dart погляди на плату, я ее не правильно собрал что-ли? http://wmbizness.at.ua/_fr/1/4302160.jpg
Вроде проверил в соответствии со схемой... ппц башню сносит  Добавлено (24.02.2010, 17:55)
---------------------------------------------
dart - и за фотки человеческие твоего творения я б тебе спасибо сказал
Сообщение отредактировал fakir - Среда, 24.02.2010, 16:59 |
| |
|
|
| Sasha_Switch | Дата: Среда, 24.02.2010, 19:05 | Сообщение # 215 |
|
Сержант
Группа: Проверенные
Сообщений: 47

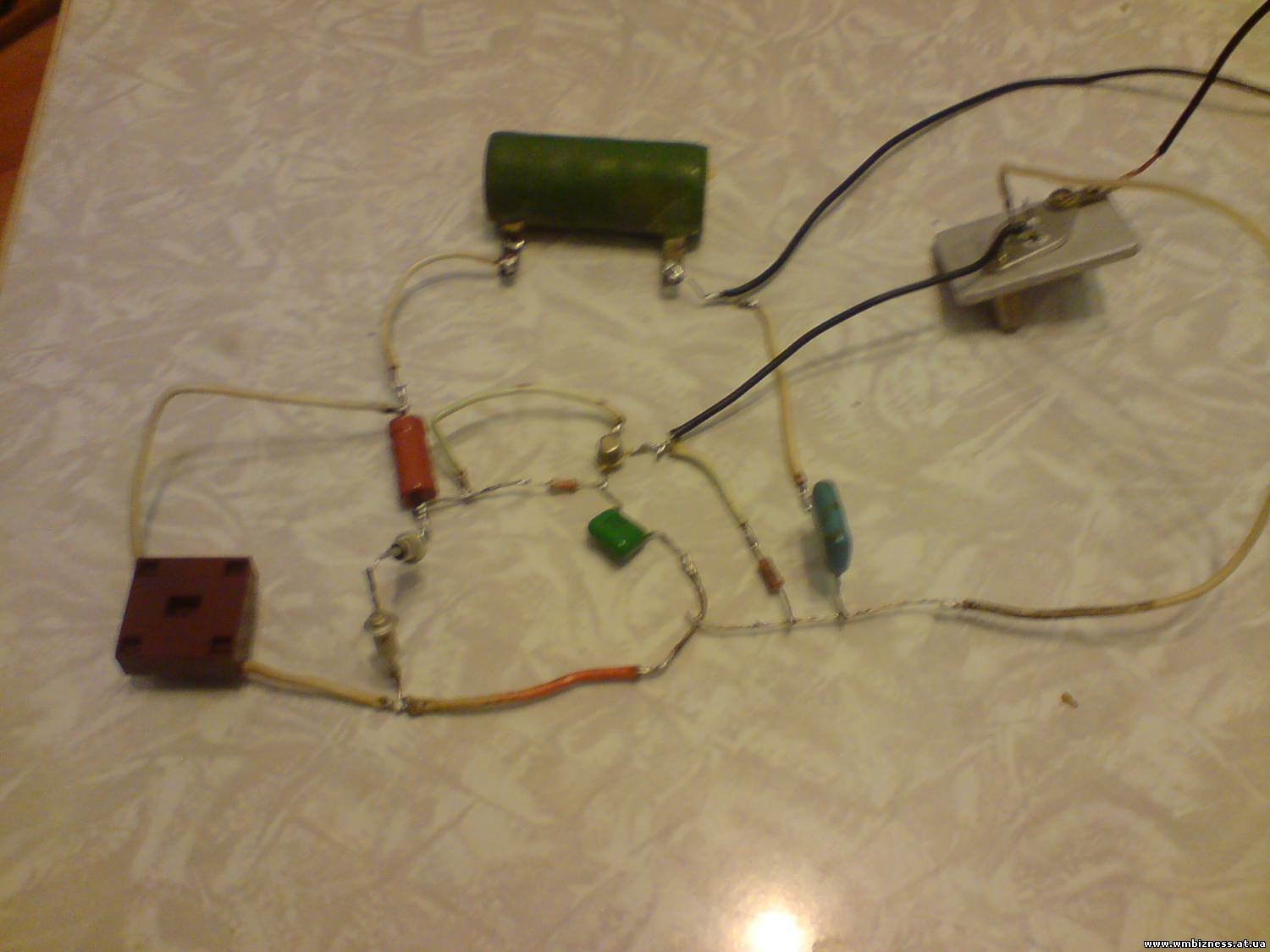

| сегодня спаял вот эту схему все сразу заработало но есть одно но греется R1 и R3 не могу подобрать номинал
 Добавлено (24.02.2010, 18:39)
---------------------------------------------
Quote (Mega_bI) Приветствую всех форумчан ! Занимаюсь флокированием с октября 2009 г., флокатор сделал со ссылки www. elschema. ru , работает великолепно ! Удачи !
Фоты в студию!!!!!!!!!!!!!!! С отчетом Добавлено (24.02.2010, 20:05)
---------------------------------------------
подкиньте схему аппарата для точечной сварки чтобы самому сделать.
|
| |
|
|
| Admin | Дата: Среда, 24.02.2010, 20:01 | Сообщение # 216 |
|
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| Quote (dimamukhin) Есть K15-5 на 6.3 кВ (подойдут, если последовательно два по 2200pF на 6.3кВ) ?
вообще-то кондеры в умножителе должны быть одинаковые, я думаю емкость сильной роли не играет у меня стоят на 470пф*30кв и работает вроде ничего
Quote (Mega_bI) Приветствую всех форумчан ! Занимаюсь флокированием с октября 2009 г., флокатор сделал со ссылки www. elschema. ru , работает великолепно ! Удачи !
Уважаемый Mega_bI ничего нового в этой схеме нет, схема на главной странице нашего сайта почти такая же , но мы на форуме ищем другой вариант схемы, чтоб был простым и повторяемым, а главное негабаритным в отличие от приведенной Вами схемы, хотя что кому нравится, поддерживаю форумчан в вопросе фотоотчета с пояснениями. Quote (Sasha_Switch) сегодня спаял вот эту схему все сразу заработало но есть одно но греется R1 и R3 не могу подобрать номинал
А какой они у тебя мощности?
еще больше изделий http://presents.in.ua
|
| |
|
|
| Dart | Дата: Среда, 24.02.2010, 20:27 | Сообщение # 217 |
Сержант
Группа: Проверенные
Сообщений: 16
| Quote (fakir) dart - и за фотки человеческие твоего творения я б тебе спасибо сказал

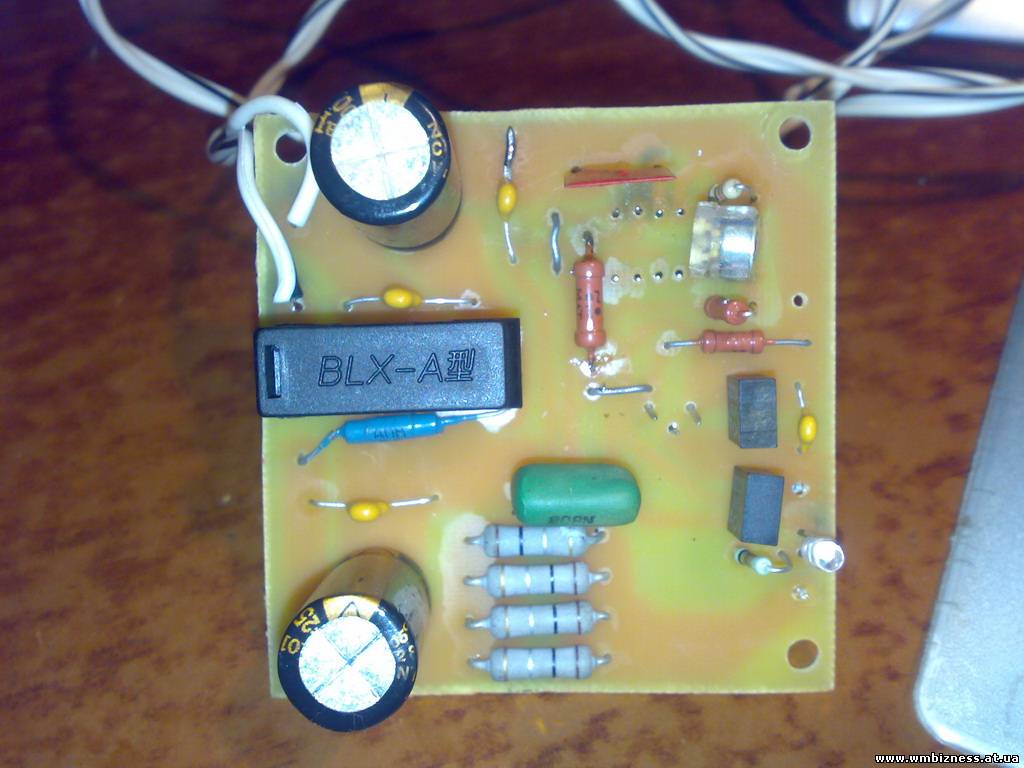

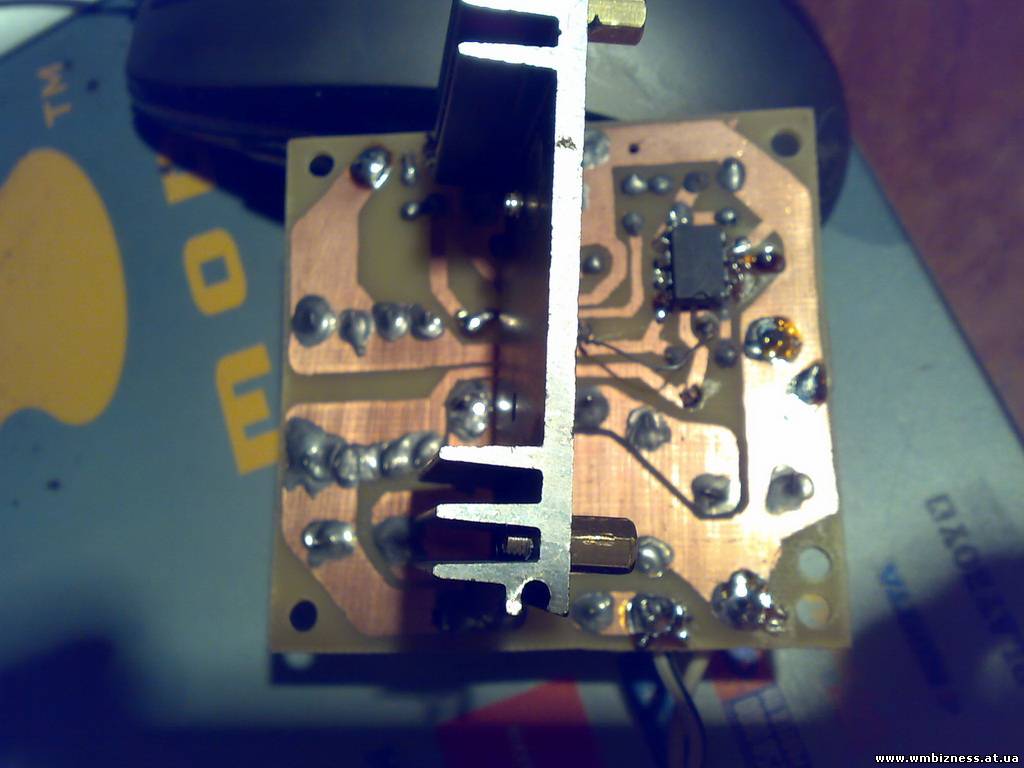

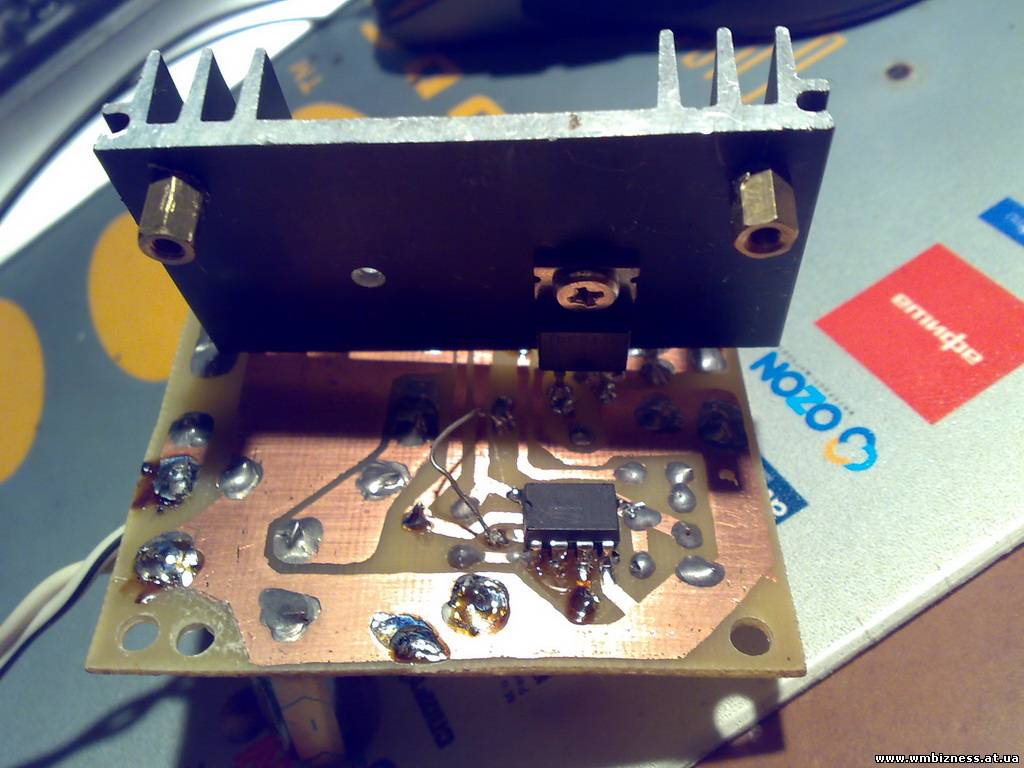

   Плата вроде собрана также как и у меня, единственное не виден ключ микросхемы ,убедись что она у тебя правильно стоит.
Сообщение отредактировал Dart - Среда, 24.02.2010, 20:53 |
| |
|
|
| Sasha_Switch | Дата: Среда, 24.02.2010, 20:43 | Сообщение # 218 |
|
Сержант
Группа: Проверенные
Сообщений: 47
| Quote (Admin) А какой они у тебя мощности?
R1 2вт R3 нужен 25вт R3 нигде не могу найти у еас магазинов таких нет
Сообщение отредактировал Sasha_Switch - Среда, 24.02.2010, 20:45 |
| |
|
|
| Admin | Дата: Среда, 24.02.2010, 21:23 | Сообщение # 219 |
|
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| а если попробовать нихромовую проволку намотать или лампочку вместо него подключить?
еще больше изделий http://presents.in.ua
|
| |
|
|
| fakir | Дата: Среда, 24.02.2010, 21:36 | Сообщение # 220 |
|
Лейтенант
Группа: Проверенные
Сообщений: 65
| DART
За фоты спасибо! схемка у меня запустилась!!!! НО При первом старте, только со строчником, все было ОК - дуга миллиметра 3, даже транзистор не грелся.
На радостях начал прикручивать умножитель - дуга была еще меньше чем без него и быстро сошла на нет.
Транзистор сильно нагрелся.
После этого схема не запускается...
Вышел из строя диод VD1 оба подверглись замене на КД202в - результат "0", заменил транзистор - аналогичная ситуация. Что это могло быть? Слабый ИП - мог подвести? Добавлено (24.02.2010, 22:36)
---------------------------------------------
Пойду нервно курить... может, что выкурю.
жду коментов, очень жду, но не долго спать хочу.
Сообщение отредактировал fakir - Среда, 24.02.2010, 21:34 |
| |
|
|
| Sasha_Switch | Дата: Среда, 24.02.2010, 21:40 | Сообщение # 221 |
|
Сержант
Группа: Проверенные
Сообщений: 47
| Quote (Admin) а если попробовать нихромовую проволку намотать или лампочка вместо него подключить?
я это еще днем собирался сделать даже на работу сьездил за нихромом но забыл его в гараже когда машину поставил))))Добавлено (24.02.2010, 22:40)
---------------------------------------------
Quote (fakir) При первом старте, только со строчником, все было ОК - дуга миллиметра 3, даже транзистор не грелся. На радостях начал прикручивать умножитель - дуга была еще меньше чем без него и быстро сошла на нет. Транзистор сильно нагрелся.
Может у тебя множитель коротнуло помница ты его сам делал и заливал.
|
| |
|
|
| fakir | Дата: Среда, 24.02.2010, 21:44 | Сообщение # 222 |
|
Лейтенант
Группа: Проверенные
Сообщений: 65
| умножитель я еще не заливал, и схемку после без него опять пытался включить - ноль эмоций
|
| |
|
|
| Admin | Дата: Пятница, 26.02.2010, 07:01 | Сообщение # 223 |
|
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| fakir, я думаю у тебя вторичка в ТВС накрылась и с умножителем что-то нето Quote (dimamukhin) как видео добавить ? у меня 5 схема получилась !!!!!
давай на файлообменник, я потом поправлю
еще больше изделий http://presents.in.ua
|
| |
|
|
| Sasha_Switch | Дата: Пятница, 26.02.2010, 07:03 | Сообщение # 224 |
|
Сержант
Группа: Проверенные
Сообщений: 47
| У меня вопрос к админу а какой кабель вы использовали на штангу??
|
| |
|
|
| Admin | Дата: Пятница, 26.02.2010, 07:08 | Сообщение # 225 |
|
сенсей сайта
Группа: Администраторы
Сообщений: 1259
| Quote (Sasha_Switch) У меня вопрос к админу а какой кабель вы использовали на штангу??
простой советский телевизионный кабель диаметром 9мм с медной оплеткой, посмотрите чтобы изоляция на нем была цельная, сверху натянул пластмасовую гофру для защиты кабеля
еще больше изделий http://presents.in.ua
|
| |
|
|
