САМОДЕЛЬНЫЕ ФЛОКАТОРЫ ll
masya9999Дата: Суббота, 05.01.2013, 09:25 | Сообщение # 16
Лейтенант
Группа: Друзья
Сообщений: 71
Репутация: 2 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За Лейтенанта
ssn822, спасибо.. получая безценный опыт заметил что втыкаются ворсинки перпендикулярно примерно в одном диапазоне растояния, тоесть если далеко отводить бункер то может через раз какя то и так втыкнуться, навалом, ну а если чуть ближе то помоему нормально..
вот что еще понял что бункер нарерно нада делать из круглой посуды, потому как вовремя работы когда флока немного засипаеш то приходится покручивать чтоби он перемещался от задней части к сетке, а когда квадратный, как у меня, то приходится делать большый оборот ручкой чтобы флок там с места сдвинулся и подсыпался наперед.. вот..
сегодня есле все норм заделаю старый телефон.. фотки потом выкину..
AdminДата: Суббота, 05.01.2013, 20:00 | Сообщение # 17
сенсей сайта
Группа: Администраторы
Сообщений: 1129
Репутация: 21 []
Статус: Offline
.: Дополнительные данные :.
Бог сайта и форума За хорошую посещаемость на форуме За супер посещаемость За Генералиссимуса За помощь народу За супер посещаемость
Цитата (masya9999)
по твоему Admin, совету переделал електрод(медную пластинку).. вышла типа как на твоем фото только по периметру больше триугольних гостряков.. потом включил и все пошло как по маслу... флок летел как из пулика краска.. зафлокировал футляр для диска, сам диск и на остаток бутылку... довольний щас сижу как жук tongue

applause dollar wine


еще больше изделий http://presents.in.ua
serg1984gДата: Воскресенье, 06.01.2013, 21:29 | Сообщение # 18
Генерал-майор
Группа: Друзья
Сообщений: 165
Репутация: 7 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За супер посещаемость За Генерал-майора
Масяяя9999 молотооокк!!!!!!! Всех с Рождеством!! Ну вот ещё один счастливый обладатель флокушки!!! smile Когдаж я свой доделаю angry
masya9999Дата: Понедельник, 07.01.2013, 00:24 | Сообщение # 19
Лейтенант
Группа: Друзья
Сообщений: 71
Репутация: 2 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За Лейтенанта
serg1984g, спасибо, тебя также.. и я присоединяюсь к поздравлениям с Рождеством))))
Цитата (serg1984g)
Когдаж я свой доделаю

наверное как всегда времени нехватает... sad
ssn822Дата: Четверг, 10.01.2013, 16:03 | Сообщение # 20
мастер
Группа: Друзья
Сообщений: 421
Репутация: 22 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За супер посещаемость За Генерал-полковника За помощь народу
у меня тоже лежат 2 готовые платы на Ирке(уже спаяные), и 2 пробитых множика в эпоксидке( ЖАЛКО....) angry , думаю где взять кондеры повыше номиналом, есть одни на примете (16 кв), но дорогие surprised - 70 руб за штуку. А по два последовательно не хочу - множик очень большой получается. Вот и сделал себе перерыв, думаю как жить дальше happy

Добавлено (10.01.2013, 16:03)
--------------------------------------------

вот решил собрать такую солянку, все кондеры 6.3 кв(общий 12.6 кв), но разной емкости. ссумарная емкость каждой секции получается такая: 1, 2, 3, 4 секции - 200 пф; 5, 6 секции 180 пф; 7, 8 , 9, 10 - 110 пф. Где-то читал, что в умножителях расчетная емкость уменьшается с каждой секцией, вот и решил попробовать. Кто как думает? Есть какие-нибудь соображения?
П.С на фото размеры относительно 5 копеек и 10 копеек, думаю в оконечном результате получится не такой уж большой множик
П.П.С диоды 2cl75(16 кв)
Прикрепления: 2173504.jpg(121Kb)


Сообщение отредактировал ssn822 - Четверг, 10.01.2013, 16:04
romikДата: Суббота, 12.01.2013, 15:02 | Сообщение # 21
Рядовой
Группа: Пользователи
Сообщений: 11
Репутация: 0 []
Статус: Offline
.: Дополнительные данные :.
Бог форума
masya9999 какая схема блока питания у тебя, я пробовал собрать парочку из нета не работают, уже две катушки и множик спалил забыл что напряжение на 24в было подключено, дуга с ун9 была 5-6см и корона появлялась на 8см, поэтому нужен блок питания с регулятором, как ни странно но у меня схема на двух транзисторах больше нравится можно без радиаторов и еще схема на Ирке.

Добавлено (12.01.2013, 15:02)
---------------------------------------------
ssn822 посоветуй какие лучше конденсаторы взять 3300PF X 6300V или 2200 X 6300V или 6800 X 6300V, и еще у кого-то на форуме видел на множике диоды НЕR508, набрал их 20 шт так они не работают на множике придется искать 2cl77 если найду

ssn822Дата: Суббота, 12.01.2013, 18:55 | Сообщение # 22
мастер
Группа: Друзья
Сообщений: 421
Репутация: 22 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За супер посещаемость За Генерал-полковника За помощь народу
Чем больше емкость кондеров, тем больше потребление, мощность и нагрев. Я пробовал и 2200 пф и 1000 пф, но решил остановиться на 220 пф. Что мне не нравится это то, что 6.3 кв периодически пробивает, хочу попробовать по два последовательно, но нужно учитывать, что емкость такой "батареи" меньше, чем емкость самого "маленького" кондера. Диоды можно использовать dd1000, dd1800, 2cl75(76, 77), кц106г. На elitan.ru я покупал 2cl75 по 8 руб за шт.(мин партия 50 шт, но запас не помешает)
masya9999Дата: Суббота, 12.01.2013, 21:07 | Сообщение # 23
Лейтенант
Группа: Друзья
Сообщений: 71
Репутация: 2 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За Лейтенанта
romik,
Прикрепления: 4231572.jpg(19Kb)
romikДата: Воскресенье, 13.01.2013, 00:21 | Сообщение # 24
Рядовой
Группа: Пользователи
Сообщений: 11
Репутация: 0 []
Статус: Offline
.: Дополнительные данные :.
Бог форума
странно, именно эту схему собирал и не работает, наверное с транзистором что-то не то
ssn822Дата: Воскресенье, 13.01.2013, 13:15 | Сообщение # 25
мастер
Группа: Друзья
Сообщений: 421
Репутация: 22 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За супер посещаемость За Генерал-полковника За помощь народу

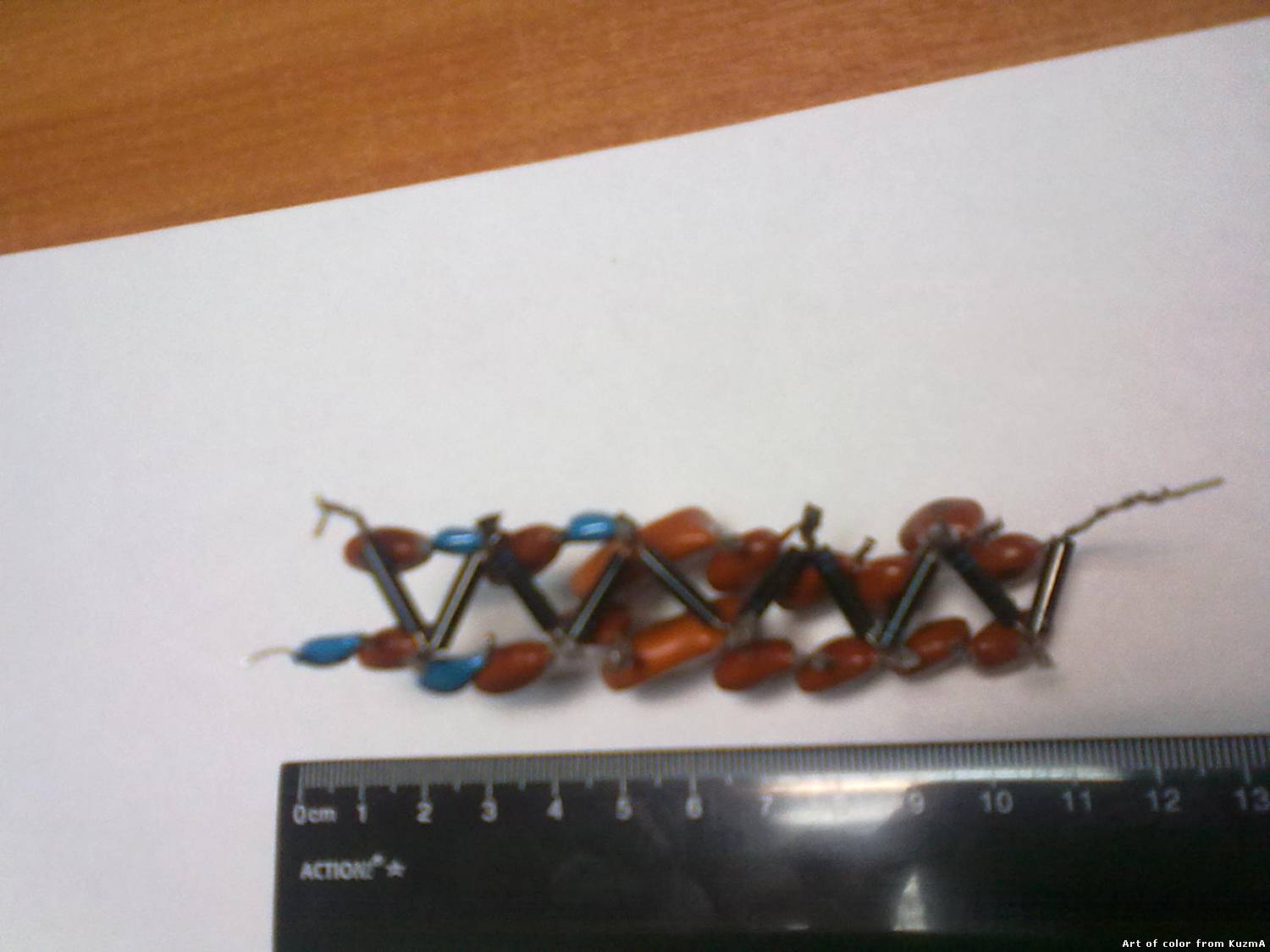

Вот спаял 10 секций, по два кондера последовательно


Прикрепления: 9953045.jpg(85Kb) · 7021261.jpg(95Kb) · 6651362.jpg(77Kb)
serg1984gДата: Вторник, 15.01.2013, 13:46 | Сообщение # 26
Генерал-майор
Группа: Друзья
Сообщений: 165
Репутация: 7 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За супер посещаемость За Генерал-майора
немного дополню. скажу одно что генератор на ir2153, транзисторы еле тёплые на радиаторе, множик 10 секций диоды R5000 5кв по два последовательно, кондёры 472-5кв по два последовательно, катушечка по моему 110 еле еле в трубу влезла, пришлось вывод переносить и эпоксидкой замазывать, сердечник от радио, первичка 1мм 15 витков, ещё думаю вывод какой под провод делать, думаю как на колонках и ЗУ закручивающиеся.




Прикрепления: 1614898.jpg(177Kb) · 9437137.jpg(105Kb) · 6579178.jpg(88Kb) · 0792862.jpg(125Kb) · 2785345.jpg(106Kb) · 6628596.jpg(107Kb) · 0103527.jpg(105Kb) · 8097017.jpg(132Kb) · 5166907.jpg(119Kb) · 9409100.jpg(123Kb)
ntzaharДата: Пятница, 18.01.2013, 22:35 | Сообщение # 27
Рядовой
Группа: Пользователи
Сообщений: 6
Репутация: 0 []
Статус: Offline
.: Дополнительные данные :.
Бог форума
Шикарно смотрится applause . Хотелось бы уточнить на счет катушки 110 это как я понимаю из твс от чб телевизора. И ещё если я буду собирать на таймере 555 у меня может получится рабочий экземпляр флокатора?
ssn822Дата: Суббота, 19.01.2013, 08:16 | Сообщение # 28
мастер
Группа: Друзья
Сообщений: 421
Репутация: 22 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За супер посещаемость За Генерал-полковника За помощь народу
на 555 таймере флокатор получиться, но трудно победить нагрев транзистора. через 5 минут работы чувствуется тепло в ручке флокатора, но вообще схема простая и рабочая
serg1984gДата: Суббота, 19.01.2013, 08:44 | Сообщение # 29
Генерал-майор
Группа: Друзья
Сообщений: 165
Репутация: 7 []
Статус: Offline
.: Дополнительные данные :.
За хорошую посещаемость на форуме За супер посещаемость За Генерал-майора
Собирай сразу на ирке. будеш доволен 100% схема вообще простая. катушка да, кто её видел тот узнает сразу.
ntzaharДата: Воскресенье, 20.01.2013, 22:22 | Сообщение # 30
Рядовой
Группа: Пользователи
Сообщений: 6
Репутация: 0 []
Статус: Offline
.: Дополнительные данные :.
Бог форума
Собрал на ирке дуга см 1.5 только вот транзисторы больно уж греются. suspect в чем может быть дело? я вот грешу на с1 с2 купил  а они одинаковые только на одном 100 написано а на другом 103. С3 постави 4700мкф 16 v. serg1984g а где у тебя первичка прячется? на фотках чет не видно.
